Berapa Tinggi Tiang Lampu?

Jawapan paling langsung: ketinggian lampu jalan standard antara 20 hingga 40 kaki (6 hingga 12 meter) , bergantung pada aplikasi. Lampu jalan kediaman biasanya menyala 20 hingga 30 kaki tinggi , manakala jalan arteri dan lebuh raya menggunakan tiang mencapai 30 hingga 40 kaki atau lebih tinggi . Tempat letak kereta dan kawasan komersial biasanya menggunakan tiang di Julat 25 hingga 35 kaki , dan lampu hiasan atau pejalan kaki terdiri daripada 8 hingga 15 kaki .

Memahami tiang lampu ketinggian yang betul untuk bekas penggunaan khusus anda adalah penting untuk mencapai pengedaran cahaya yang betul, memenuhi kod perbandaran dan memastikan keselamatan. Sama ada anda merancang pemasangan jalan raya perbandaran, kemudahan tempat letak kereta, jalan masuk persendirian atau mencari lampu solar untuk aplikasi dek teres, ketinggian ialah satu-satunya pembolehubah yang paling kritikal untuk diperbetulkan sebelum membeli sebarang lekapan atau tiang.

Mengapa Ketinggian Tiang Ringan Lebih Penting Daripada Sedari Ramai Orang

Ketinggian tiang lampu secara langsung menentukan sejauh mana luas sesuatu lekapan boleh menyala. Tiang yang terlalu pendek menumpukan cahaya dalam zon kecil, mewujudkan bintik terang di sebelah lompang gelap. Tiang yang terlalu tinggi merebak cahaya terlalu nipis, mengurangkan paras lilin kaki di aras tanah di bawah piawaian keselamatan.

Jurutera pencahayaan menggunakan nisbah yang dipanggil nisbah ketinggian lekap kepada jarak (MH:S) . Bagi kebanyakan luminair jalan raya, nisbah ini adalah antara 3:1 dan 4.5:1 . Ini bermakna tiang 30 kaki harus dijarakkan tidak lebih daripada 90 hingga 135 kaki untuk pencahayaan yang konsisten. Kesilapan ketinggian dengan hanya 5 kaki boleh memerlukan penambahan tiang tambahan atau beralih kepada lekapan watt lebih tinggi, yang kedua-duanya meningkatkan kos projek dengan ketara.

Faktor-faktor Yang Menentukan Ketinggian Yang Betul

• Lebar jalan atau laluan: jalan yang lebih luas memerlukan tiang yang lebih tinggi untuk mengelakkan berbilang baris lekapan
• Jenis trafik: kawasan pejalan kaki memerlukan cahaya yang lebih rendah dan lebih lembut; koridor kenderaan memerlukan liputan yang terang dan luas
• Pengezonan tempatan dan kod perbandaran: banyak bandar menentukan ketinggian tepat untuk setiap klasifikasi jalan
• Guna tanah bersebelahan: jiran kediaman mendapat manfaat daripada tiang bawah dengan perisai untuk mengurangkan pencerobohan ringan
• Jenis lekapan dan sudut rasuk: Lekapan LED dengan rasuk sempit mungkin memerlukan tiang yang lebih tinggi daripada lekapan HPS yang lebih lama
• Zon angin dan seismik: keperluan struktur mempengaruhi ketebalan dinding dan oleh itu had ketinggian berkesan

Ketinggian Lampu Jalan Standard mengikut Jenis Aplikasi

Persekitaran yang berbeza memerlukan ketinggian tiang yang sangat berbeza. Jadual di bawah meringkaskan standard yang paling banyak dirujuk merentas garis panduan perbandaran Amerika Utara dan Eropah.

Kediaman Berbanding Komersial: Perbezaan Utama

Kejiranan kediaman biasanya menutup tiang lampu jalan 25 kaki untuk mengekalkan watak kejiranan dan mengurangkan silau ke tingkap tingkat atas. Zon komersial membenarkan dan selalunya memerlukan tiang yang lebih tinggi kerana lekap yang lebih tinggi mengurangkan jumlah bilangan tiang yang diperlukan, mengurangkan kos infrastruktur keseluruhan. Satu tiang 35 kaki di tempat letak kereta yang besar boleh menerangi secara kasar 6,000 hingga 8,000 kaki persegi , manakala tiang 20 kaki hanya menutupi sekeliling 2,500 hingga 3,500 kaki persegi di bawah keadaan lekapan yang setanding.

Tiang Lampu Jalan Keluli: Spesifikasi, Jenis dan Kriteria Pemilihan

Tiang Lampu Jalan Keluli adalah pilihan dominan untuk jalan raya dan pencahayaan luar komersil kerana nisbah kekuatan kepada berat yang unggul, hayat perkhidmatan yang panjang dan ketepatan dimensi yang konsisten. Memahami spesifikasi teras membantu pembeli membuat keputusan termaklum dan mengelakkan kejuruteraan terlalu mahal atau kurang spesifikasi.

Bahan dan Fabrikasi

Kebanyakan Tiang Lampu Jalan Keluli diperbuat daripada Keluli struktur ASTM A572 Gred 50 atau ASTM A36 , dengan bekas lebih disukai untuk tiang melebihi 20 kaki kerana kekuatan hasil yang lebih tinggi (50,000 psi berbanding 36,000 psi) membolehkan dinding yang lebih nipis tanpa mengorbankan kapasiti beban. Tiang lazimnya digalvani hot-dip selepas fabrikasi kepada ketebalan lapisan zink minimum 85 mikron (3.35 juta) , yang menyediakan hayat perkhidmatan selama 50 hingga 70 tahun dalam kebanyakan persekitaran tanpa pengecatan tambahan.

Ketebalan dinding berbeza dengan ketinggian tiang dan klasifikasi zon angin. Tiang kediaman 20 kaki mungkin mempunyai ketebalan dinding sebanyak 0.120 inci (3 mm) , manakala tiang komersial 40 kaki di zon pantai angin kencang mungkin memerlukan 0.179 hingga 0.250 inci (4.5 hingga 6.4 mm) .

Bentuk Tiang dan Pertukarannya

• Bulat tirus: Bentuk yang paling biasa untuk aplikasi jalan dan tempat letak kereta. Menyediakan rintangan angin seragam dari semua arah. Tersedia dalam profil lurus (silinder) dan tirus, dengan tirus lebih ringan untuk kekuatan yang sama.
• segi empat tirus: Popular untuk projek landskap jalan hiasan. Menawarkan penampilan yang lebih seni bina tetapi mempunyai rintangan angin yang lebih rendah sedikit pada ketebalan dinding yang setara berbanding dengan profil bulat.
• segi delapan: Hibrid yang mengimbangi estetika dan prestasi struktur. Selalunya dinyatakan dalam projek koridor bandar di mana watak visual adalah penting.
• Pengebumian langsung berbanding pangkalan sauh: Tiang pengebumian terus dibenamkan 10% daripada ketinggian tiang ditambah 2 kaki ke dalam tanah (cth., tiang 30 kaki sedalam 5 kaki). Tiang asas penambat bolt ke asas konkrit menggunakan corak bulatan bolt, menjadikan penggantian masa hadapan lebih cepat tetapi memerlukan penuangan asas yang berasingan.

Beban Angin dan Penilaian EPA

Setiap Tiang Lampu Jalan Keluli mesti dinilai untuknya Kawasan Unjuran Berkesan (EPA) , yang merangkumi kedua-dua tiang dan luminair yang dipasang padanya. Tiang 30 kaki standard dengan lampu kepala ular tedung LED 150W tunggal dalam zon angin 90 mph memerlukan EPA lebih kurang 1.2 hingga 1.8 kaki persegi untuk luminair sahaja, ditambah dengan EPA diri tiang. Melebihi penarafan EPA gabungan adalah pelanggaran kod dan risiko keselamatan struktur.

Kemasan dan Perlindungan Kakisan

• Galvanizing hot-dip: Perlindungan garis dasar terbaik, standard untuk kebanyakan infrastruktur jalan raya
• Salutan serbuk di atas galvanizing: Menambah warna dan penghalang tambahan, biasa untuk tiang bandar hiasan
• Keluli luluhawa (COR-TEN): Membentuk patina oksida yang stabil yang menghalang kakisan selanjutnya; digunakan dalam projek estetik naturalistik atau perindustrian
• Tiang aloi aluminium: Kadang-kadang disalah anggap sebagai keluli; lebih ringan tetapi tidak sekuat pada ketebalan dinding yang setara, lebih baik dalam persekitaran garam pantai

Tiang Berbalut Solar: Mengintegrasikan Tenaga Boleh Diperbaharui Ke Infrastruktur Streetscape

Tiang Berbalut Solar mewakili salah satu evolusi paling ketara dalam infrastruktur pencahayaan luar sepanjang dekad yang lalu. Daripada memasang panel suria rata pada lengan mendatar di bahagian atas tiang, teknologi berbalut solar menyepadukan sel fotovoltaik terus di sekeliling permukaan silinder atau tirus tiang itu sendiri, menjadikan keseluruhan struktur menjadi aset penjanaan tenaga.

Bagaimana Tiang Berbalut Suria Berfungsi

Sel fotovoltaik dalam Tiang Berbalut Suria tertanam dalam substrat fleksibel berlamina yang diikat atau terbentuk di sekeliling tiang semasa fabrikasi. Oleh kerana sel membungkus lilitan penuh, mereka menangkap cahaya matahari dari pelbagai sudut sepanjang hari tanpa memerlukan sebarang mekanisme penjejakan. Tiang berbalut solar biasa dengan a Diameter 6 inci dan ketinggian terdedah 20 kaki menyediakan lebih kurang 80 hingga 150 watt kapasiti penjanaan puncak , bergantung pada kecekapan sel dan lokasi geografi.

Tenaga yang dijana pada waktu siang disimpan dalam bank bateri litium besi fosfat (LiFePO4), sama ada ditempatkan di dalam pangkalan tiang atau dalam kandang berasingan di bawah gred. Kimia LiFePO4 lebih disukai berbanding litium-ion standard untuk infrastruktur luar kerana ia bertolak ansur dengan julat suhu yang lebih luas ( tolak 20°C hingga 60°C julat operasi ) dan mempunyai hayat kitaran melebihi 2,000 kitaran cas-nyahcas penuh , diterjemahkan kepada kira-kira 10 hingga 15 tahun berbasikal setiap hari sebelum kemerosotan kapasiti yang ketara.

Kelebihan Berbanding Panel Suria Lekap Atas Konvensional

• Pengurangan beban angin: Lengan panel rata menambah 3 hingga 8 kaki persegi EPA pada struktur tiang. Tiang Berbalut Solar menghapuskan penambahan ini sepenuhnya, membolehkan penggunaan tiang yang lebih ringan atau ketinggian tiang yang lebih besar di zon angin kencang.
• Rintangan vandal: Sel berbalut yang dipasang dengan siram jauh lebih tahan terhadap kecurian dan vandalisme daripada pemasangan panel yang menonjol, yang merupakan sasaran biasa di ruang awam.
• Integrasi estetik: Profil tiang yang bersih dan tidak terganggu sesuai dengan skema reka bentuk bandar di mana panel solar tradisional akan kelihatan industri atau tidak sesuai.
• Penjanaan tenaga yang konsisten: Oleh kerana sel menghadapi berbilang arah kompas, output tenaga adalah lebih konsisten merentas masa yang berbeza dalam sehari dan tidak jatuh dengan mendadak apabila sudut panel suboptimum berbanding matahari.

Had dan Pertimbangan Praktikal

Tiang Berbalut Suria tidak unggul secara universal. Keluaran tenaga mereka bagi setiap dolar kos pemasangan biasanya 15 hingga 25% lebih rendah daripada sistem panel rata bersaiz setara di lokasi yang sama, kerana sel di bahagian berlorek tiang menjana sedikit atau tiada kuasa pada bila-bila masa. Ia paling sesuai untuk lokasi yang membimbangkan estetika, beban angin atau vandalisme mengatasi matlamat memaksimumkan hasil tenaga mentah bagi setiap lekapan.

Teknologi Panel Suria Fleksibel dan Peranannya dalam Pencahayaan Tiang Moden

Panel Suria Fleksibel ialah teknologi pemboleh teras di sebalik kedua-dua Tiang Berbalut Suria dan rangkaian sistem pencahayaan luaran mudah alih dan separa kekal yang semakin berkembang. Memahami sifatnya membantu menentukan produk yang sesuai untuk setiap aplikasi.

Apa yang Menjadikan Panel Suria Fleksibel?

Panel solar tegar konvensional menggunakan sel silikon kristal yang dipasang di antara kaca dan bingkai aluminium tegar. Panel Suria Fleksibel menggantikan substrat tegar dengan filem nipis sama ada silikon monohablur, CIGS (copper indium gallium selenide), atau silikon amorf didepositkan pada sandaran polimer atau kerajang logam. Hasilnya ialah panel yang boleh mematuhi permukaan melengkung dan mempunyai ketebalan sahaja 2 hingga 4 milimeter , berbanding 30 hingga 40 mm untuk panel tegar standard.

Perbandingan Prestasi: Panel Fleksibel Berbanding Tegar

Aplikasi Melangkaui Pembalut Tiang

Panel Suria Fleksibel menemui aplikasi jauh melebihi Tiang Berbalut Suria. Dalam pencahayaan luar, kegunaan biasa termasuk penyepaduan ke dalam kanopi pergola teres, penutup dinding taman melengkung, pegangan tangan dok bot dan lampu laluan pancang tanah mudah alih. Teknologi yang sama mendasari panel boleh lipat yang digunakan dalam pelantar pencahayaan sementara tapak kerja jauh, di mana panel fleksibel 100 watt dengan berat di bawah 4 lbs boleh menyalakan lampu kerja LED untuk syif malam penuh selepas sehari pengecasan solar.

Kutub Suria Silinder: Reka Bentuk, Prestasi dan Pemasangan

The Tiang Suria Silinder ialah penyelesaian pencahayaan luar yang dibina khas yang menggabungkan struktur tiang keluli silinder dengan sistem penjanaan suria bersepadu dalam satu unit yang dipasang di kilang. Tidak seperti pasang suai lampiran suria atau penukaran panel berbalut, Kutub Suria Silinder sebenar direka bentuk dari bawah ke atas sebagai sistem bersatu, dengan sel solar, bateri, pengawal cas dan luminair semuanya ditentukan untuk berfungsi secara optimum.

Spesifikasi Biasa Sistem Kutub Suria Silinder

Tiang Suria Silinder gred komersial standard dalam kelas 20 kaki biasanya termasuk komponen bersepadu berikut:

• Badan tiang: Silinder keluli tergalvani diameter luar 4 hingga 6 inci, tirus atau lurus, dengan kemasan kot serbuk yang stabil UV
• Penjanaan suria: 80 hingga 200W sel fotovoltaik fleksibel atau separa tegar disepadukan ke dalam permukaan tiang merentasi 180 hingga 360 darjah sudut liputan
• Penyimpanan bateri: Pek bateri fosfat besi litium 100 hingga 400 Wh, dinilai untuk 3 hingga 5 hari autonomi (operasi tanpa matahari) pada kecerahan penuh
• Pengawal caj: Jenis MPPT (Penjejakan Titik Kuasa Maksimum), yang mengekstrak sehingga 30% lebih tenaga daripada panel berbanding dengan pengawal PWM yang lebih lama di bawah keadaan awan berubah-ubah
• Luminaire: Modul LED 30 hingga 80W dengan sudut rasuk boleh laras (biasanya 60, 90, atau 120 darjah), suhu warna 3000K hingga 5700K boleh dipilih, CRI lebih daripada 70
• Kawalan pintar: Penderia senja hingga fajar, peredupan diaktifkan gerakan (100% semasa bergerak, 30 hingga 50% dalam keadaan siap sedia), dan pemantauan jarak jauh 4G/NB-IoT pilihan

Keperluan Pemilihan dan Pemasangan Tapak

Pemilihan tapak yang betul adalah penting untuk prestasi Kutub Suria Silinder. Tiang sepatutnya menerima sekurang-kurangnya 4 jam matahari puncak setiap hari (PSH) untuk mengekalkan operasi setiap malam, walaupun 5 hingga 6 PSH disyorkan untuk latitud utara melebihi 45 darjah. Halangan seperti bangunan, kanopi pokok atau struktur bersebelahan yang memberikan naungan pada tiang selama lebih daripada 2 jam semasa tetingkap penjanaan puncak (10 pagi hingga 3 petang waktu suria) akan mengurangkan keadaan cas bateri dengan ketara dan boleh menyebabkan nyahcas dalam pramatang.

Keperluan asas untuk Tiang Suria Silinder 20 kaki biasanya memerlukan jeti konkrit 18 hingga 24 inci diameter dan dalam 4 hingga 5 kaki , dengan empat bolt sauh pada bulatan bolt 8 hingga 12 inci. Keupayaan galas tanah hendaklah disahkan sebelum pemasangan, terutamanya dalam tanah liat atau tanah isian di mana rintangan angkat mungkin tidak mencukupi.

Analisis Kos dan Bayaran Balik

Tiang Suria Silinder yang dipasang sepenuhnya dalam kelas kediaman atau komersial 20 kaki berkisar dari $2,500 hingga $6,000 seunit dipasang , berbanding $800 hingga $2,500 untuk tiang keluli terikat grid konvensional dan lekapan LED (tidak termasuk kos parit elektrik dan sambungan). Parit elektrik untuk pemasangan terikat grid menambah $10 hingga $30 setiap kaki linear , bermakna mana-mana tapak di mana sambungan grid terdekat adalah lebih daripada 150 hingga 300 kaki jauhnya selalunya mencapai pariti kos dengan solar pada atau sebelum pemasangan awal.

Penjimatan kos operasi juga penting: lampu jalan yang terikat grid biasanya digunakan 400 hingga 1,200 kWj setiap kutub setahun pada harga tenaga semasa, manakala Kutub Suria Silinder mempunyai kos tenaga berterusan sifar dan penyelenggaraan minimum (pembersihan panel sekali atau dua kali setahun, penggantian bateri selepas 10 hingga 15 tahun pada kira-kira $300 hingga $600 setiap tiang).

Lampu Suria untuk Dek Patio: Memilih Ketinggian Pos dan Sistem yang Tepat

Antara aplikasi yang paling mudah diakses untuk pencahayaan tiang solar, lampu solar untuk dek patio pemasangan mewakili segmen yang berkembang pesat didorong oleh minat pemilik rumah dalam menghapuskan kerja elektrik sambil tetap mencapai ruang kediaman luaran yang terang. Kriteria pemilihan untuk teras kediaman dan pencahayaan dek berbeza secara bermakna daripada aplikasi perbandaran atau komersial.

Ketinggian Optimum untuk Tiang Lampu Teras dan Dek

Untuk dek atau teres kediaman biasa, lampu suria yang dipasang selepas berprestasi terbaik pada ketinggian antara 6 dan 10 kaki . Di bawah 6 kaki, sumber cahaya terletak berhampiran dengan paras mata, menyebabkan silau dan gangguan bayang-bayang dengan kawasan tempat duduk. Di atas 10 kaki, lekapan suria gred kediaman tunggal jarang menghasilkan lumen yang mencukupi untuk mengekalkan paras lilin kaki yang mencukupi merentas teres seluas 200 hingga 400 kaki persegi standard.

Susun atur lampu suria teres yang paling berkesan menggabungkan ketinggian tiang secara strategik:

• Tiang perimeter 8 kaki: Dipasang di sudut dan titik tengah pagar dek untuk cahaya ambien umum
• Lampu laluan atau langkah 4 hingga 6 kaki: Unit solar gaya bollard rendah di sepanjang laluan pejalan kaki, tangga dan sempadan katil penanaman
• Tiang berdiri bebas 12 kaki: Satu atau dua tiang solar dengan output lebih tinggi diletakkan di tengah untuk pencahayaan tugas di atas ruang makan atau memasak

Perkara yang Perlu Diperhatikan dalam Lampu Suria untuk Aplikasi Dek Patio

Tidak semua lampu teres suria dicipta sama. Aduan yang paling biasa daripada pemilik rumah ialah lampu malap dengan ketara atau padam sepenuhnya menjelang tengah malam pada hari musim sejuk yang lebih singkat. Spesifikasi berikut menunjukkan produk berkualiti yang mampu beroperasi sepanjang malam yang boleh dipercayai:

• Watt panel sekurang-kurangnya 5W untuk penggunaan ringan 3W sejam (menyediakan margin yang bermakna untuk hari mendung)
• Kapasiti bateri 2,000 mAh atau lebih besar pada 3.7V untuk unit kompak, atau 10,000 mAh dan ke atas untuk unit pasca atas yang dijangka berjalan 10 hingga 12 jam
• Penarafan perlindungan kemasukan IP65 atau lebih tinggi untuk menahan hujan, kelembapan dan pemeluwapan dalam persekitaran dek luar
• Asingkan panel solar dan kepala lampu pada kabel pendek: membolehkan mengorientasikan panel ke arah selatan manakala cahaya menghadap ke bawah, meningkatkan prestasi musim sejuk secara dramatik di iklim utara
• Keluaran lumen 300 hingga 800 lumen untuk unit teres selepas dipasang; di bawah 200 lumen adalah hiasan sahaja dan tidak mencukupi untuk pergerakan yang selamat di sekeliling geladak

Petua Pemasangan untuk Prestasi Suria Maksimum pada Dek

Ramai pemilik rumah tanpa sedar memasang lampu dek solar di lokasi yang menjamin prestasi yang kurang baik. Panel solar pada lampu pos teres mesti menerima teruskan cahaya matahari yang tidak berlorek selama sekurang-kurangnya 6 jam sehari untuk mengecas bateri sepenuhnya semasa hari musim panas biasa. Geladak tidak terjual, bumbung pergola, dahan pokok dan struktur berdekatan adalah halangan yang paling biasa. Malah teduhan separa, di mana bayang-bayang meliputi hanya 20% permukaan panel, boleh mengurangkan output sebanyak 40 hingga 60% disebabkan oleh seni bina litar bersiri kebanyakan panel solar kecil.

Apabila matahari penuh tidak tersedia di lokasi pos, pertimbangkan reka bentuk panel belah: lekapkan panel solar pada dinding yang menghadap ke selatan atau tiang pagar di mana matahari tersedia, dan jalankan kabel DC voltan rendah ke kepala lampu di tiang geladak. Kabel berjalan sehingga 15 kaki pada 3.7V hingga 6V dengan tolok wayar yang sesuai (22 hingga 20 AWG) memperkenalkan penurunan voltan yang boleh diabaikan dan membenarkan kebebasan sepenuhnya dalam mencari cahaya secara bebas daripada panel.

Membandingkan Jenis Tiang Lampu: Panduan Keputusan Praktikal

Dengan begitu banyak jenis tiang, ketinggian pelekap dan sistem tenaga yang tersedia, memilih penyelesaian yang betul memerlukan pemadanan kategori produk dengan keperluan aplikasi. Rangka kerja perbandingan berikut menangani titik keputusan yang paling biasa.

Kod, Piawaian dan Kebenaran untuk Pemasangan Tiang Lampu

Sebarang pemasangan tiang lampu kekal tertakluk pada kod bangunan tempatan, piawaian elektrik dan ordinan pengezonan yang berpotensi. Piawaian berikut adalah yang paling biasa dirujuk di Amerika Syarikat dan mewakili garis dasar yang kebanyakan bidang kuasa pakai atau rujukan:

Piawaian Utama yang Perlu Diketahui

• AASHTO LTS-6: Spesifikasi Standard untuk Sokongan Struktur untuk Papan Tanda Lebuhraya, Luminair dan Isyarat Trafik. Ini mengawal reka bentuk beban angin untuk Tiang Lampu Jalan Keluli mengenai hak laluan awam.
• ANSI/NEMA SL-1 dan SL-2: Mentadbir ketinggian pelekap luminair dan konfigurasi lengan untuk lampu jalan.
• IES RP-8: Piawaian Pencahayaan Jalan Raya Persatuan Kejuruteraan Penerang, yang menyediakan ketinggian pelekap dan pengesyoran jarak untuk setiap klasifikasi jalan.
• Perkara 410 NEC: Keperluan Kod Elektrik Kebangsaan untuk kaedah pemasangan luminair, pembumian dan pendawaian yang berkaitan dengan tiang bersambung grid.
• Peraturan langit gelap: Lebih 200 bandar dan daerah AS telah menerima pakai peraturan pencahayaan model Persatuan Langit Gelap Antarabangsa (IDA) yang menghadkan ketinggian pelekap, memerlukan lekapan pemotongan penuh dan mengehadkan pelepasan cahaya ke atas. Semak keperluan tempatan sebelum menyatakan sebarang tiang di atas 25 kaki in residential zones .

Apabila Permit Diperlukan

Permit bangunan biasanya diperlukan untuk mana-mana tiang dengan asas (pengkebumian terus atau pangkalan sauh) yang akan menjadi struktur kekal. Ambang berbeza mengikut bidang kuasa, tetapi peraturan biasa ialah: mana-mana struktur yang lebih tinggi daripada 6 kaki dan dilekatkan pada tanah memerlukan permit . Lampu dek teres suria pada pancang boleh tanggal atau penutup tiang biasanya tidak memerlukan permit. Tiang Suria Silinder, Tiang Berbalut Suria, dan Tiang Lampu Jalan Keluli pada asas kekal hampir selalu dilakukan.

Soalan Lazim

1. Apakah ketinggian standard untuk lampu jalan kediaman?

Tiang lampu ketinggian standard untuk jalan kediaman biasanya 20 hingga 25 kaki (6 hingga 7.6 meter) . Julat ini mengimbangi pencahayaan yang mencukupi untuk jalan kediaman dua lorong dengan kawalan silau yang boleh diterima untuk rumah bersebelahan. Sesetengah kawasan kejiranan lama mempunyai tiang sependek 15 kaki, manakala pembangunan pinggir bandar yang lebih baharu biasanya menggunakan tiang keluli 20 kaki dengan lekapan kepala ular tedung LED atau kotak kasut.

2. Berapa tinggi tiang lampu di tempat letak kereta?

Tiang lampu tempat letak kereta adalah yang paling biasa 20 hingga 30 kaki tinggi , dengan 25 kaki merupakan ketinggian yang paling kerap dinyatakan untuk lot permukaan standard. Tiang yang lebih tinggi dari 30 hingga 35 kaki digunakan dalam lot besar di mana meminimumkan jumlah bilangan tiang adalah keutamaan, kerana setiap lekapan meliputi kawasan yang lebih besar. Tiang yang lebih pendek 15 hingga 20 kaki kadangkala digunakan dalam lot kecil atau struktur berbumbung di mana kelegaan overhed menghadkan ketinggian.

3. Apakah perbezaan antara Tiang Berbalut Suria dan Tiang Suria Silinder?

Tiang Berbalut Suria ialah tiang lampu jalan keluli konvensional di mana sel fotovoltaik fleksibel telah dilaminasi atau dibalut di sekeliling permukaan luar. Kutub Suria Silinder ialah sistem yang direka khusus di mana bentuk silinder, sel solar, bateri, pengawal cas dan lekapan LED direka bentuk dan dipasang di kilang sebagai satu produk. Tiang Suria Silinder cenderung mempunyai pengoptimuman dan jaminan sistem yang lebih baik, manakala Tiang Berbalut Suria menawarkan lebih fleksibiliti dalam menyesuaikan stok tiang sedia ada kepada penjanaan solar.

4. Bagaimanakah Panel Suria Fleksibel berbeza daripada panel tegar dalam pencahayaan luar?

Panel Suria Fleksibel menggunakan filem nipis atau sel monohabluran terkapsul pada sandaran polimer, membolehkannya menyesuaikan dengan permukaan melengkung seperti silinder tiang. Panel tegar menggunakan sel berkapsul kaca dalam bingkai aluminium dan mesti dipasang rata. Panel fleksibel adalah 60 hingga 80% lebih ringan dan menambah beban angin yang minimum, menjadikannya penting untuk aplikasi solar bersepadu tiang. Walau bagaimanapun, mereka biasanya mempunyai a 5 hingga 10 tahun hayat perkhidmatan yang lebih pendek daripada panel bermuka kaca tegar dan kos lebih tinggi bagi setiap watt kapasiti.

5. Apakah ketinggian lampu suria untuk dek teres harus dipasang?

Lampu suria untuk aplikasi dek teres berprestasi terbaik apabila dipasang selepas di 7 hingga 9 kaki untuk pencahayaan ambien umum. Pada ketinggian ini, sumber cahaya membersihkan paras mata dewasa biasa (mengelakkan silau) sambil kekal cukup rendah untuk lekapan suria kediaman padat untuk mengekalkan paras lilin kaki yang berguna di seluruh permukaan geladak. Lampu bollard langkah dan laluan biasanya 18 hingga 36 inci tinggi dan berfungsi sebagai tugas berasingan untuk menandakan perubahan aras dan tepi daripada memberikan pencahayaan kawasan.

6. Berapa dalam tiang lampu jalan keluli mesti ditanam?

Kedalaman standard untuk pengebumian langsung Tiang Lampu Jalan Keluli mengikut formula: 10% daripada jumlah panjang tiang ditambah 2 kaki . Untuk tiang 30 kaki, ini bermakna kedalaman pengebumian 5 kaki. Untuk pemasangan asas sauh, kedalaman asas konkrit biasanya ditentukan oleh jurutera struktur berdasarkan keadaan tanah dan keperluan beban angin, tetapi biasanya berkisar dari 3.5 hingga 5 kaki dalam untuk tiang sehingga 35 kaki.

7. Bolehkah Kutub Suria Silinder beroperasi dalam iklim mendung?

Ya, tetapi autonomi bateri ialah pembolehubah reka bentuk utama. Kutub Suria Silinder yang dinyatakan dengan baik dalam iklim dengan purata 3 jam matahari puncak setiap hari (biasa di Eropah utara atau Barat Laut Pasifik AS pada musim sejuk) masih boleh beroperasi dengan pasti jika pek bateri menyediakan 3 hingga 5 hari autonomi pada kecerahan penuh . Sistem dengan peredupan pintar mengurangkan tarikan tenaga sebanyak 50 hingga 70% semasa tempoh trafik rendah, memanjangkan masa jalan dengan ketara. Pemasang di kawasan mendung harus menentukan bank bateri yang lebih besar dan mempertimbangkan bahagian panel boleh laras kecondongan untuk menangkap sudut matahari musim sejuk maksimum.

8. Apakah ketinggian tiang cahaya untuk aplikasi lebuh raya atau tiang tinggi?

Lebuh raya dan tiang lampu tiang tinggi terdiri daripada 40 hingga 100 kaki atau lebih dalam ketinggian. Tiang tiang tinggi standard di persimpangan lebuh raya biasanya 60 hingga 80 kaki tinggi dan bawa berbilang kepala luminair (4 hingga 12 lekapan) pada gelang yang diturunkan oleh win untuk penyelenggaraan. Pendekatan ini secara mendadak mengurangkan bilangan tiang yang diperlukan untuk menerangi kawasan pertukaran yang besar berbanding tiang jalan raya standard, mengurangkan kedua-dua kos infrastruktur dan keperluan akses penyelenggaraan.

9. Adakah Tiang Berbalut Suria memerlukan sebarang sambungan elektrik ke grid?

Tidak. Tiang Berbalut Suria direka bentuk sebagai sistem luar grid sepenuhnya. Mereka menjana, menyimpan dan menggunakan elektrik sepenuhnya dalam pemasangan tiang, tidak memerlukan sambungan ke grid utiliti. Ini adalah salah satu kelebihan utama mereka dalam pembangunan baharu, luar bandar dan aplikasi jauh di mana kos sambungan grid tinggi. Sesetengah pemasangan termasuk sambungan sandaran berwayar tegar kecil sebagai langkah redundansi, tetapi ini adalah pilihan dan bukannya keperluan dan tidak diperlukan dalam kebanyakan penggunaan.

10. Bagaimanakah cara saya memilih antara tiang lampu jalan keluli 20 kaki dan 30 kaki untuk tempat letak kereta?

Faktor keputusan utama ialah bilangan tiang yang anda inginkan dalam lot. Tiang 30 kaki dengan lekapan LED 150W biasanya menerangi kawasan liputan Diameter 90 hingga 120 kaki , manakala tiang 20 kaki meliputi lebih kurang 50 hingga 70 kaki di bawah keadaan lekapan yang setara. Tiang yang lebih sedikit dan lebih tinggi mengurangkan kos asas dan litar elektrik tetapi memerlukan lekapan output yang lebih tinggi untuk mengekalkan sasaran lilin kaki. Jika lot itu mempunyai pokok atau halangan kanopi yang menyekat tiang yang lebih tinggi, atau jika ketinggian penutup kod tempatan pada 25 kaki, tiang 20 kaki menjadi pilihan praktikal walaupun memerlukan lebih banyak unit.

Ketinggian Tiang Lampu, Jenis Tiang Lampu dan Orientasi Panel Suria Sepintas lalu

Tiang lampu berjulat dari 3 meter (10 kaki) untuk aplikasi taman kediaman dan laluan hingga 40 meter (130 kaki) atau lebih untuk pemasangan stadium tiang tinggi dan persimpangan lebuh raya. Tiang lampu jalan standard biasanya 8 hingga 12 meter (26 hingga 40 kaki) untuk jalan kediaman dan arteri, manakala tiang tempat letak kereta berjalan 6 hingga 10 meter (20 hingga 33 kaki). Memahami ketinggian yang betul untuk setiap aplikasi adalah penting sebelum perolehan kerana ketinggian tiang secara langsung menentukan tahap pencahayaan di tanah, bilangan tiang yang diperlukan dan spesifikasi asas yang diperlukan untuk menahan beban angin pada ketinggian tertentu.

Bagi Kutub Suria yang melekap a Panel Suria bersebelahan atau di atas lekapan lampu, sudut optimum untuk panel solar di benua Amerika Syarikat berjulat dari kira-kira 25 darjah di Florida (latitud 25 hingga 30 darjah Utara) hingga 47 darjah di Montana dan North Dakota (latitud 45 hingga 49 darjah Utara). Arahnya betul ke selatan di Hemisfera Utara untuk pemasangan condong tetap. Untuk sebarang poskod khusus di Amerika Syarikat, kalkulator PVWatts Makmal Tenaga Boleh Diperbaharui Kebangsaan (NREL) menyediakan sumber suria yang tepat dan sudut kecondongan optimum untuk lokasi tersebut, menghapuskan tekaan daripada spesifikasi Panel Suria pada Kutub Suria.

Panduan ini merangkumi semua topik ini secara terperinci praktikal: ketinggian tiang lampu standard mengikut aplikasi, jenis utama tiang lampu dan perbezaan kejuruteraannya, cara Tiang Suria berfungsi sebagai sistem bersepadu, cara menentukan arah panel solar yang betul mengikut poskod, dan cara mengira sudut optimum untuk panel solar untuk hasil tenaga tahunan maksimum.

Berapa Tinggi Tiang Lampu: Ketinggian Standard mengikut Aplikasi

Persoalan berapa tinggi tiang lampu tidak boleh dijawab dengan satu nombor kerana ketinggian pelekap yang betul bergantung pada aplikasi: tahap pencahayaan sasaran di atas tanah, jarak antara tiang, lebar kawasan yang diterangi, dan taburan fotometri luminair yang dipasang. Setiap gabungan pembolehubah ini menghasilkan ketinggian tiang optimum yang unik yang mengimbangi liputan, keseragaman dan kawalan silau.

Pencahayaan Jalan Kediaman dan Laluan

Lampu jalan kejiranan kediaman menggunakan ketinggian tiang terpendek dari mana-mana aplikasi jalan awam. Tiang lampu jalan kediaman standard di Amerika Syarikat dan Eropah biasanya 5 hingga 8 meter (16 hingga 26 kaki) tinggi, dengan 6 meter merupakan ketinggian yang paling banyak ditentukan untuk jalan kediaman standard dengan lebar laluan 6 hingga 8 meter. Pada ketinggian ini, luminair jalan LED standard dengan taburan fotometri jenis II atau jenis III memberikan pencahayaan yang mencukupi pada laluan pejalan kaki dan laluan pejalan kaki bersebelahan dengan jarak tiang 25 hingga 35 meter.

Pencahayaan laluan dan pejalan kaki sahaja menggunakan tiang yang lebih pendek, biasanya 3 hingga 5 meter (10 hingga 16 kaki) , kerana pencahayaan sasaran untuk kawasan pejalan kaki adalah lebih rendah daripada untuk laluan kenderaan dan kerana ketinggian pelekap yang lebih rendah menyediakan persekitaran visual yang lebih berskala manusia dan intim yang sesuai untuk taman, plaza dan taman kediaman. Lekapan atas tiang gaya bollard dalam julat ketinggian 0.6 hingga 1.2 meter menentukan hujung terendah kategori pencahayaan laluan dan digunakan terutamanya untuk penandaan tepi dan bukannya pencahayaan umum.

Pencahayaan Jalan Komersial dan Arteri

Jalan komersial, jalan arteri dan jalan pengumpul bandar memerlukan ketinggian pelekap yang lebih tinggi daripada jalan kediaman untuk memberikan pencahayaan yang mencukupi merentasi laluan yang lebih luas dan untuk mengekalkan nisbah keseragaman yang boleh diterima merentas berbilang lorong perjalanan. Ketinggian pemasangan standard untuk lampu jalan komersial dan jalan arteri adalah 8 hingga 12 meter (26 hingga 40 kaki) , dengan 10 meter merupakan ketinggian yang paling biasa ditentukan untuk jalan arteri dwi lorong dengan lebar laluan 10 hingga 14 meter.

Untuk lebuh raya terbahagi dan jalan dua lebuh raya di mana tiang diletakkan di tengah tengah dan mesti menerangi lalu lintas di kedua-dua arah dari satu tiang, ketinggian pemasangan standard meningkat kepada 12 hingga 14 meter (40 hingga 46 kaki) dengan konfigurasi pendakap dua lengan yang memanjangkan luminair ke atas setiap laluan. Konfigurasi ini mengurangkan jumlah kiraan tiang untuk bahagian jalan yang dibahagikan sebanyak kira-kira 40% berbanding dengan pemasangan di tepi jalan satu lengan, dengan ketara mengurangkan kos pemasangan.

Tempat Letak Kereta dan Pencahayaan Kawasan

Tiang lampu tempat letak kereta biasanya 6 hingga 10 meter (20 hingga 33 kaki) tinggi, dengan ketinggian tertentu dipilih berdasarkan susun atur tempat letak kereta, tahap pencahayaan yang diperlukan (biasanya 10 hingga 50 kaki-lilin pada gred bergantung pada keperluan keselamatan), dan taburan fotometri luminair. Ketinggian pelekap yang lebih rendah (6 hingga 7 meter) adalah perkara biasa di kawasan tempat letak kereta kediaman di mana meminimumkan limpahan cahaya ke hartanah bersebelahan adalah keutamaan reka bentuk. Ketinggian pelekap yang lebih tinggi (8 hingga 10 meter) digunakan di kawasan tempat letak kereta komersial dan runcit di mana jarak yang lebih luas antara tiang adalah wajar untuk mengurangkan bilangan tiang dan asas dalam lot yang besar.

Sukan dan Pencahayaan Tiang Tinggi

Tiang lampu padang sukan untuk rekreasi masyarakat dan kemudahan sekolah terdiri daripada 12 hingga 20 meter (40 hingga 65 kaki) untuk mencapai ketinggian pemasangan yang diperlukan untuk tahap pencahayaan gred profesional di padang permainan tanpa silau yang berlebihan pada pemain yang melihat ke atas ke arah luminair. Kemudahan sukan profesional dan peringkat stadium menggunakan struktur menara khusus di 20 hingga 45 meter (65 hingga 150 kaki) bergantung pada sukan dan tahap pencahayaan yang diperlukan (sehingga 2,000 lux untuk liputan televisyen berkualiti penyiaran acara utama).

Tiang lampu tiang tinggi untuk persimpangan lebuh raya, kemudahan pelabuhan, apron lapangan terbang, dan kawasan perindustrian yang besar terdiri daripada 20 hingga 40 meter (65 hingga 130 kaki) tinggi, dengan pemasangan cincin luminair 6 hingga 20 luminair setiap tiang yang bersama-sama menerangi kawasan sehingga 30,000 meter persegi dari satu lokasi tiang.

Rujukan Pantas Tinggi Tiang Lampu

Jenis Tiang Lampu: Klasifikasi Praktikal

Jenis tiang lampu yang digunakan hari ini merangkumi pelbagai daripada reka bentuk besi tuang hiasan tradisional kepada struktur keluli dan aluminium kejuruteraan moden, setiap satunya sesuai dengan keperluan estetik, struktur dan fungsi yang berbeza. Memahami jenis utama tiang lampu membolehkan penentu spesifikasi, majlis perbandaran dan pemilik hartanah untuk memadankan jenis tiang dengan keperluan aplikasi dan bukannya lalai kepada pilihan yang paling biasa atau kos terendah.

Tiang Tirus Keluli Lurus atau Aluminium

Tiang lampu utiliti standard untuk kebanyakan aplikasi lampu jalan dan tempat letak kereta moden ialah tiang keluli tirus lurus atau aluminium. Tiang-tiang ini dihasilkan dengan menggulung dan mengimpal plat keluli (untuk model keluli tergalvani) atau menyemperit bilet aluminium (untuk model aluminium) menjadi tirus kon yang mengecil daripada diameter tapak yang lebih besar kepada diameter hujung yang lebih kecil. Tirus meningkatkan kecekapan struktur dengan menumpukan bahan di mana tegasan lentur paling tinggi (di tapak) dan mengurangkan bahan di mana tegasan paling rendah (di hujung).

Tiang tirus keluli bergalvani adalah jenis tiang lampu yang paling banyak digunakan di seluruh dunia kerana ia memberikan prestasi struktur yang sangat baik pada kos bahan terendah bagi setiap meter ketinggian. Galvanizing hot-dip ke ASTM A123 menyediakan 85 hingga 140 mikron salutan zink yang melindungi keluli asas selama 20 hingga 30 tahun dalam kebanyakan keadaan atmosfera sebelum salut semula menjadi perlu. Tiang tirus aluminium berharga kira-kira 30% hingga 50% lebih tinggi daripada tiang keluli yang setara tetapi tidak memerlukan rawatan permukaan dan menahan kakisan selama-lamanya dalam semua kecuali persekitaran industri dan marin yang paling agresif, menjadikannya pilihan pilihan untuk pemasangan pantai.

Tiang Lampu Hiasan dan Warisan

Tiang lampu hiasan digunakan di daerah bersejarah, pusat bandar, jalan membeli-belah, plaza, taman, dan sebarang pemasangan di mana tiang lampu itu sendiri mesti menyumbang kepada ciri estetik persekitaran dan bukannya struktur utilitarian semata-mata. Bahan utama yang digunakan dalam jenis hiasan dan warisan tiang lampu ialah:

• Besi tuang: Bahan tiang lampu tradisional yang digunakan dalam lampu jalan era Victoria dan Edwardian yang masih dihasilkan semula untuk projek pemuliharaan warisan dan pemasangan baharu yang memerlukan penampilan zaman tulen. Tiang lampu besi tuang sangat berat (biasanya 200 hingga 600 kg untuk tiang 4 meter standard) dan memerlukan penyelenggaraan pengecatan yang kerap untuk mengelakkan karat, tetapi memberikan watak visual yang tidak dapat ditiru oleh bahan moden. Ia tahan terhadap kerosakan hentaman yang akan mengemekkan tiang keluli atau aluminium.
• Aluminium tuang: Tiang lampu hiasan moden meniru profil visual reka bentuk besi tuang tradisional dalam aluminium tuang, yang jauh lebih ringan (kira-kira satu pertiga daripada berat besi tuang), tahan kakisan tanpa mengecat, dan tersedia dalam mana-mana warna lapisan serbuk untuk fleksibiliti reka bentuk. Tiang lampu hiasan aluminium tuangan adalah pilihan dominan untuk pemasangan lampu jalan hiasan baharu kerana ia memberikan estetika warisan dengan sifat material moden.
• Polimer bertetulang gentian kaca (FRP): Tiang lampu hiasan FRP digunakan dalam kawasan pantai, loji kimia, dan persekitaran menghakis lain yang mana aluminium pun memerlukan penyelenggaraan yang tidak boleh diterima, dan dalam aplikasi di mana tiada komponen logam boleh diterima. Tiang FRP boleh dihasilkan dalam sebarang warna dan tekstur permukaan dan mempunyai risiko kakisan sifar dalam mana-mana persekitaran atmosfera.

Tiang Konkrit Putar

Tiang konkrit berpusing ialah kategori utama jenis tiang lampu yang digunakan dalam pasaran membangun dan dalam beberapa aplikasi lebuh raya dengan trafik tinggi di pasaran maju di mana kos yang sangat rendah dan keperluan penyelenggaraan sifar melebihi kelemahannya dalam fleksibiliti estetik yang terhad dan wajaran berat. Tiang konkrit berpusing prategasan dihasilkan dengan menuang konkrit ke dalam acuan silinder berputar yang menggunakan daya emparan untuk menyatukan campuran di sekeliling teras dawai keluli prategasan. Tiang yang dihasilkan adalah kuat, tahan lama, dan tidak memerlukan penyelenggaraan permukaan, tetapi sangat berat, sukar untuk diangkut ke tapak terpencil, dan tidak boleh disalut serbuk atau mudah diubah suai selepas pembuatan.

Tiang Keluli Oktagon dan Bulat untuk Aplikasi Komersial

Untuk tempat letak kereta, hartanah komersil dan kemudahan industri ringan di mana prestasi struktur sederhana dan kos kompetitif kedua-duanya penting, tiang keluli lurus segi lapan dinyatakan secara meluas. Keratan rentas lapan sisi memberikan rintangan yang lebih baik kepada getaran yang disebabkan oleh angin berbanding keratan rentas bulat dengan ketebalan dinding yang setara, kerana geometri segi lapan memecahkan vorteks penumpahan yang menyebabkan kutub bulat berayun pada kelajuan angin tertentu (fenomena yang dipanggil resonans pusaran Karman yang telah menyebabkan kegagalan pemasangan kutub-kutub tinggi dalam bulatan).

Jenis Tiang Lampu: Jadual Perbandingan

Kutub Suria: Cara Pencahayaan Suria Bersepadu Berfungsi

Kutub Suria menggabungkan fungsi struktur tiang lampu konvensional dengan Panel Suria bersepadu yang menjana tenaga elektrik untuk menyalakan luminair, sistem bateri yang menyimpan tenaga yang dikumpul pada waktu siang untuk digunakan pada waktu malam, dan pengawal pintar yang menguruskan aliran tenaga antara Panel Suria, bateri dan luminair untuk memaksimumkan jam pencahayaan yang boleh dipercayai tanpa mengira variasi harian dalam sinaran suria.

Komponen Teras Sistem Kutub Suria

Setiap sistem Kutub Suria menyepadukan komponen berikut, dan spesifikasi setiap komponen menentukan kebolehpercayaan sistem, autonomi (berapa hari mendung berturut-turut ia boleh beroperasi tanpa mengecas semula), dan jumlah kos:

• Panel Suria: Modul fotovoltaik yang menukarkan cahaya matahari kepada tenaga elektrik DC. Panel silikon monokristalin dengan kecekapan 20% hingga 23% adalah spesifikasi standard untuk aplikasi Solar Pole kerana kecekapannya yang lebih tinggi bagi setiap unit luas membolehkan dimensi panel yang lebih kecil untuk output kuasa tertentu, yang mengurangkan beban angin pada tiang dan meningkatkan bahagian visual Panel Suria berbanding ketinggian tiang. Penarafan kuasa panel untuk Tiang Suria berjulat daripada 30 watt untuk tiang lampu laluan kecil hingga 400 watt atau lebih untuk lampu jalan berkuasa tinggi Tiang Suria.
• Sistem penyimpanan bateri: Menyimpan tenaga elektrik yang dijana oleh Panel Suria untuk digunakan pada waktu malam dan mendung. Bateri litium besi fosfat (LiFePO4) ialah piawaian semasa untuk aplikasi Kutub Suria kerana hayat kitarannya yang panjang (2,000 hingga 4,000 kitaran nyahcas penuh, mewakili 5 hingga 11 tahun kitaran harian), kestabilan haba dan ketumpatan tenaga yang tinggi. Bateri asid plumbum masih digunakan dalam aplikasi sensitif kos tetapi memerlukan penggantian yang lebih kerap (biasanya setiap 2 hingga 4 tahun) dan mempunyai hayat kitaran yang jauh lebih rendah.
• Luminair LED: Peranti keluaran cahaya, hampir universal LED dalam pemasangan Solar Tiang baharu kerana keberkesanan bercahaya tinggi LED (biasanya 130 hingga 180 lumen per watt untuk lampu jalan dan kawasan) meminimumkan Panel Suria dan saiz bateri yang diperlukan untuk tahap pencahayaan tertentu, yang secara langsung mengurangkan kos modal sistem Kutub Suria yang lengkap.
• Pengawal caj: Peranti elektronik yang menguruskan pengecasan bateri daripada Panel Suria, menghalang pengecasan berlebihan dan lebihan nyahcas, dan dalam sistem moden mengawal pemalapan adaptif luminair LED berdasarkan baki keadaan pengecasan bateri, masa malam dan input pengesanan gerakan untuk memaksimumkan autonomi sistem semasa tempoh input solar yang dikurangkan.

Kelebihan Tiang Suria Berbanding Pencahayaan Bersambung Grid

• Tiada sambungan grid diperlukan: Kutub Suria menghapuskan kos awam parit untuk kabel elektrik bawah tanah, yang biasanya mewakili 40% hingga 60% daripada jumlah kos pemasangan sistem lampu bersambung grid konvensional. Untuk pemasangan di lokasi terpencil, di sepanjang jajaran jalan baharu yang tiada infrastruktur elektrik wujud, atau di lokasi di mana kos sambungan grid sangat tinggi, penghapusan kos sivil ini menjadikan Solar Poles berdaya saing dari segi ekonomi atau lebih baik daripada alternatif yang disambungkan dengan grid.
• Sifar kos elektrik berterusan: Selepas tempoh pemulihan kos modal, Kutub Suria beroperasi dengan kos tenaga elektrik sifar, memandangkan Panel Suria menjana semua tenaga elektrik yang diperlukan daripada sinaran suria percuma. Bagi majlis perbandaran di pasaran dengan tarif elektrik yang tinggi, penjimatan kos berterusan ini mewakili kelebihan kewangan yang ketara sepanjang hayat perkhidmatan pemasangan Solar Pole selama 15 hingga 25 tahun.
• Pengerahan pantas: Pemasangan Tiang Suria boleh disiapkan dengan ketara lebih cepat daripada yang setara dengan grid kerana tiada pergantungan pada ketersediaan utiliti elektrik untuk menyediakan sambungan grid. Kelebihan ini amat penting untuk penempatan lampu kecemasan, pencahayaan acara sementara dan infrastruktur pembangunan baharu yang mesti beroperasi sebelum infrastruktur grid elektrik kekal tersedia.

Had dan Kekangan Reka Bentuk Kutub Suria

• Sumber solar bergantung kepada lokasi: Kutub Suria menyampaikan prestasi yang boleh dipercayai di lokasi dengan sinaran suria yang mencukupi (waktu matahari puncak tahunan melebihi 4 jam sehari), tetapi kebolehpercayaannya menjadi bermasalah di latitud utara (melebihi 55 darjah Utara) semasa bulan musim sejuk apabila waktu matahari puncak boleh jatuh di bawah 1 hingga 2 jam sehari untuk tempoh yang lama. Di lokasi ini, Panel Suria dan sistem bateri yang sangat besar diperlukan untuk operasi musim sejuk yang boleh dipercayai, yang meningkatkan kos modal dengan ketara dan berpotensi menjadikan alternatif yang berkaitan dengan grid lebih menjimatkan.
• Kepekaan teduhan: Panel Suria pada Tiang Suria dipasang pada ketinggian dan orientasi yang tetap dan tidak boleh diubah kedudukannya jika tapak itu dinaungi oleh pokok, bangunan baharu atau struktur lain selepas pemasangan. Malah teduhan separa Panel Suria boleh mengurangkan keluaran tenaganya secara mendadak, kerana kebanyakan konfigurasi Panel Suria standard menggunakan diod pintasan yang menyebabkan sel berlorek terputus dengan berkesan, mengurangkan output panel dengan lebih daripada perkadaran kawasan berlorek sahaja yang dicadangkan.
• Kos penggantian bateri: Tidak seperti luminair bersambung grid yang hanya memerlukan penyelenggaraan lampu dan pemandu, sistem Solar Pole memerlukan penggantian bateri setiap 5 hingga 10 tahun bergantung pada kimia bateri dan kedalaman kitaran nyahcas. Kos penggantian bateri ini mesti difaktorkan ke dalam jumlah perbandingan kos kitaran hayat antara Kutub Suria dan alternatif bersambung grid.

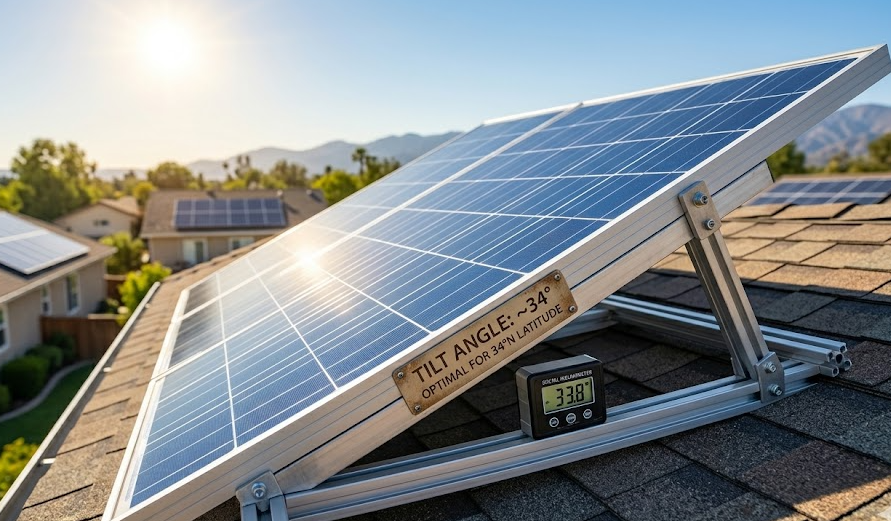

Sudut Optimum untuk Panel Suria: Fizik dan Peraturan Praktikal

Sudut optimum untuk panel solar ialah sudut kecondongan (diukur dari mendatar) di mana Panel Suria condong tetap menangkap jumlah sinaran suria maksimum sepanjang tahun penuh untuk lokasi geografi tertentu. Sudut ini ditentukan oleh latitud pemasangan dan variasi deklinasi suria sepanjang tahun.

Mengapa Latitud Menentukan Sudut Optimum untuk Panel Suria

Ketinggian matahari di langit pada tengah hari suria (apabila ia tertinggi di langit dan di selatan di Hemisfera Utara) berbeza-beza mengikut latitud pemerhati dan dengan musim. Di khatulistiwa (latitud 0 darjah), matahari melintas terus di atas kepala pada tengah hari matahari semasa ekuinoks. Pada latitud 45 darjah Utara (latitud anggaran Minneapolis, Minnesota, atau Milan, Itali), matahari berada 45 darjah di atas ufuk pada waktu tengah hari suria semasa ekuinoks, dan lebih rendah pada musim sejuk, lebih tinggi pada musim panas.

Panel Suria condong tetap menangkap sinaran suria maksimum apabila ia berorientasikan berserenjang dengan sinaran matahari. Memandangkan sudut ketinggian purata matahari sepanjang tahun bersamaan dengan pelengkap latitud (90 darjah tolak latitud), sudut optimum untuk panel solar di lokasi tertentu adalah lebih kurang sama dengan sudut latitud setempat. Pada latitud 35 darjah Utara (kira-kira latitud Los Angeles, California, atau Tokyo, Jepun), sudut kecondongan tahunan optimum ialah kira-kira 33 hingga 37 darjah. Pada latitud 51 darjah Utara (kira-kira latitud London, England, atau Calgary, Kanada), sudut kecondongan tahunan optimum ialah kira-kira 49 hingga 53 darjah.

Pengiraan Sudut Optimum Tepat untuk Memaksimumkan Hasil Tahunan

Data penyelidikan dan simulasi daripada NREL dan daripada alat PVWatts mengesahkan bahawa perhubungan empirikal antara latitud dan sudut kecondongan optimum untuk memaksimumkan hasil tahunan di kebanyakan lokasi mengikut corak:

• Untuk latitud antara 0 dan 25 darjah: Sudut kecondongan optimum sama dengan lebih kurang 0.87 kali latitud ditambah 3.1 darjah. Pada latitud 20 darjah, ini memberikan kecondongan optimum kira-kira 20.5 darjah.
• Untuk latitud antara 25 dan 50 darjah: Sudut kecondongan optimum sama dengan lebih kurang latitud ditambah 2 hingga 5 darjah. Pada latitud 40 darjah, kecondongan optimum ialah kira-kira 42 hingga 45 darjah.
• Untuk latitud melebihi 50 darjah: Sudut kecondongan tahunan optimum biasanya 50 hingga 55 darjah, walaupun strategi pengoptimuman bermusim yang meningkatkan kecondongan pada musim sejuk dan berkurangan pada musim panas boleh meningkatkan hasil tahunan berbanding sudut tetap optimum di lokasi latitud tinggi ini.

Penalti hasil kerana berada di luar sudut optimum dengan tambah atau tolak 5 darjah biasanya hanya 1% hingga 3% daripada hasil tahunan , yang bermaksud bahawa kekangan praktikal seperti kemudahan struktur, estetika atau keperluan untuk pendakap sudut tetap pada Kutub Suria boleh ditampung tanpa pengorbanan pengeluaran tenaga yang ketara. Penalti hasil menjadi lebih ketara untuk sisihan yang lebih besar daripada 10 hingga 15 darjah daripada optimum, terutamanya untuk panel yang menghadap ke selatan di Hemisfera Utara di mana sisihan 20 darjah daripada kecondongan optimum mengurangkan hasil tahunan sebanyak 5% hingga 10%.

Sudut Kecondongan Tahunan Optimum mengikut Wilayah AS

Panel Suria Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Mencari arah panel solar yang tepat mengikut kod pos untuk mana-mana lokasi di Amerika Syarikat memerlukan penggunaan salah satu alat analisis sumber suria yang tersedia secara terbuka yang mengira orientasi optimum dan anggaran hasil tenaga tahunan untuk Panel Suria pada koordinat geografi tertentu. Alat yang paling berwibawa dan digunakan secara meluas ialah Kalkulator PVWatts NREL, yang boleh didapati secara percuma dalam talian dan mengira jangkaan output tenaga AC tahunan dan faktor kapasiti untuk sistem Panel Suria di mana-mana lokasi AS.

Cara Menggunakan NREL PVWatts untuk Arah Panel Suria mengikut Poskod

1. Navigasi ke Kalkulator PVWatts di pvwatts.nrel.gov dan masukkan kod pos atau alamat anda dalam medan carian lokasi. Alat ini akan mengenal pasti stesen data sumber suria terdekat dan memuatkan data sinaran suria untuk lokasi anda.
2. Masukkan kapasiti sistem daripada Panel Suria yang anda nilai (kadaran puncak watt DC bagi panel atau tatasusunan). Untuk sistem Kutub Suria tunggal, ini mungkin 100 hingga 200 watt; untuk bumbung yang besar atau tatasusunan yang dipasang di tanah, ia boleh menjadi kilowatt atau megawatt.
3. Tetapkan sudut kecondongan kepada nilai yang sama dengan latitud anda (anggaran permulaan yang baik) dan tetapkan azimut kepada 180 darjah (selatan sebenar di Hemisfera Utara). Perhatikan anggaran keluaran tenaga tahunan yang dipaparkan.
4. Variasikan sudut kecondongan dalam kenaikan 5 darjah di atas dan di bawah latitud anda dan perhatikan perubahan dalam pengeluaran tenaga tahunan. Sudut kecondongan yang menghasilkan output tenaga tahunan maksimum ialah sudut optimum khusus tapak anda untuk panel solar.
5. Sahkan arahnya benar ke selatan (azimut 180 darjah dalam konvensyen PVWatts), bukan selatan magnet. Perbezaan antara selatan benar dan selatan magnetik (deklinasi magnet) berbeza mengikut lokasi: di timur Amerika Syarikat, utara magnet adalah kira-kira 10 hingga 15 darjah barat utara benar, bermakna bacaan kompas selatan mesti diperbetulkan untuk mencari selatan sebenar.

Untuk kebanyakan lokasi benua AS, hasil sudut kecondongan optimum PVWatts akan berada dalam lingkungan 2 hingga 4 darjah latitud tapak, mengesahkan peraturan latitud-sama dengan-optimum-condongan ibu jari sebagai titik permulaan yang praktikal. Lokasi dengan litupan awan yang ketara pada musim tertentu (seperti Barat Laut Pasifik dengan awan musim sejuk yang tebal) mungkin menunjukkan optimum sedikit berbeza daripada peraturan latitud mudah kerana sumber suria tidak diagihkan secara seragam merentas empat musim.

Panel Suria Direction for Solar Poles: Practical Mounting Considerations

Apabila memasang Panel Suria pada Tiang Suria, orientasi optimum yang dikira daripada PVWatts harus dilaksanakan dalam reka bentuk pendakap yang dipasang pada tiang. Walau bagaimanapun, pemasangan Solar Pole mempunyai kekangan praktikal khusus yang kadangkala mengubah suai optimum teori:

• Pemuatan angin pada Panel Suria: Panel Suria yang dipasang pada sudut kecondongan pada tiang bertindak sebagai layar angin, menghasilkan daya sisi yang ketara pada tiang yang meningkat dengan luas panel dan sudut kecondongan. Pada latitud melebihi 45 darjah, sudut kecondongan optimum 45 hingga 50 darjah menghasilkan beban angin yang lebih tinggi daripada sudut kecondongan yang lebih rendah, yang mungkin memerlukan spesifikasi keratan rentas kutub atau asas yang lebih kuat. Di zon angin kencang, kecondongan praktikal 10 hingga 15 darjah di bawah optimum teori boleh diguna pakai untuk mengurangkan beban angin ke tahap yang boleh diterima, menerima pengurangan kecil (2% hingga 5%) dalam hasil tenaga tahunan.
• Lorek dari tiang atau lengan luminair: Struktur tiang itu sendiri dan lengan luminair boleh memberikan bayang-bayang pada Panel Suria pada masa tertentu dalam sehari, terutamanya pada awal pagi dan lewat petang apabila matahari rendah dan pada sudut yang membawa bayang-bayang tiang melintasi panel. Peletakan panel pada tiang harus dinilai untuk teduhan sendiri pada sudut matahari yang melampau untuk latitud pemasangan untuk mengesahkan bahawa tiada teduhan yang ketara berlaku semasa waktu tengah hari dengan sinaran tinggi.
• Penjajaran orientasi jalan: Tiang Suria yang dipasang di sepanjang jalan mungkin mempunyai orientasinya yang dikekang oleh jajaran jalan, yang mungkin tidak berjalan tepat ke timur-barat. Panel Suria pada Kutub Suria di sepanjang jalan utara-selatan tidak boleh menghadap ke selatan tanpa menonjol ke jalan raya. Dalam kes sedemikian, orientasi panel biasanya ditetapkan kepada sudut menghadap ke selatan maksimum yang boleh dicapai dalam kekangan spatial pemasangan.

Menentukan Tiang Suria untuk Projek Pencahayaan Luar Grid: Saiz Sistem Lengkap

Pengukuran Kutub Suria dengan betul untuk pencahayaan luar grid memerlukan pengiraan permintaan tenaga sistem (daripada penarafan kuasa luminair LED dan waktu operasi yang diperlukan setiap malam), tenaga suria yang tersedia di tapak, storan bateri yang diperlukan untuk autonomi yang diperlukan (bilangan hari mendung berturut-turut sistem mesti beroperasi tanpa matahari), dan kawasan Panel Suria diperlukan untuk mengecas semula bateri suria dengan pasti di bawah keadaan biasa tapak.

Langkah demi Langkah Saiz Sistem Kutub Suria

1. Tentukan permintaan tenaga malam: Darabkan kuasa luminair LED dalam watt dengan waktu operasi yang diperlukan setiap malam. Luminair LED 60 watt yang beroperasi 12 jam setiap malam memerlukan 720 watt-jam (0.72 kWj) tenaga setiap malam.
2. Tentukan kapasiti bateri yang diperlukan: Darabkan permintaan tenaga setiap malam dengan hari autonomi yang diperlukan (biasanya 3 hingga 5 hari untuk kebanyakan aplikasi Tiang Suria komersial) dan bahagikan dengan kedalaman nyahcas bateri (maksimum 80% untuk LiFePO4). Untuk autonomi 5 hari: 720 Wj x 5 hari dibahagikan dengan 0.80 = 4,500 Wj (4.5 kWj) kapasiti bateri yang diperlukan.
3. Tentukan kapasiti Panel Suria minimum: Panel Suria mesti mengecas semula bateri daripada keadaan pengecasan minimum (selepas 5 hari mendung berturut-turut dalam contoh di atas) dalam jangka masa yang munasabah apabila matahari kembali, sambil membekalkan tenaga operasi harian. Menggunakan purata waktu matahari puncak harian tapak daripada PVWatts, bahagikan jumlah keperluan tenaga harian (rizab pengecasan ditambah tenaga operasi) dengan waktu matahari puncak untuk mendapatkan penarafan puncak watt panel minimum.
4. Gunakan margin reka bentuk: Tambahkan margin reka bentuk 20% hingga 30% pada saiz panel minimum yang dikira untuk mengambil kira kekotoran panel, penurunan suhu, kehilangan kabel dan ketidakcekapan pengawal. Margin ini memastikan prestasi yang boleh dipercayai sepanjang hayat reka bentuk sistem kerana faktor kehilangan ini terkumpul.

Soalan Lazim

1. Berapa tinggi tiang lampu untuk jalan kediaman standard?

Tiang lampu jalan kediaman standard biasanya 5 hingga 8 meter (16 hingga 26 kaki) tinggi, dengan 6 meter merupakan ketinggian yang paling banyak ditentukan untuk jalan kediaman standard dengan lebar laluan satu lorong 6 hingga 8 meter. Pada ketinggian ini, luminair jalan LED standard dengan taburan fotometri jenis II atau jenis III memberikan pencahayaan sasaran untuk jalan kediaman (biasanya pencahayaan terpelihara purata 5 hingga 15 lux bergantung pada standard pencahayaan jalan yang berkenaan) pada jarak tiang 25 hingga 35 meter.

2. Apakah jenis utama tiang lampu yang digunakan dalam persekitaran bandar moden?

Jenis utama tiang lampu dalam persekitaran bandar moden ialah: tiang tirus keluli tergalvani untuk lampu jalan umum (jenis yang paling banyak digunakan di seluruh dunia kerana gabungan prestasi struktur dan kos rendah); tiang tirus aluminium untuk pemasangan pantai dan premium yang memerlukan ketahanan kakisan tanpa penyelenggaraan; tiang hiasan aluminium tuang untuk pusat bandar, plaza dan jalan membeli-belah di mana estetika adalah sama pentingnya dengan fungsi; Kutub komposit FRP untuk persekitaran yang agresif secara kimia; dan tiang konkrit berputar di pasaran membangun di mana penyelenggaraan yang minimum dan kos yang sangat rendah adalah pemacu utama. Kutub Suria mewakili kategori yang semakin meningkat yang boleh dikonfigurasikan dalam mana-mana bentuk struktur ini dengan penambahan Panel Suria dan komponen bateri.

3. Apakah sudut optimum untuk panel solar pada latitud 35 darjah Utara?

Di latitud 35 darjah Utara (kira-kira Los Angeles, California; Dallas, Texas; atau Tokyo, Jepun), sudut optimum untuk panel solar untuk hasil tenaga tahunan maksimum ialah kira-kira 33 hingga 37 darjah dari mendatar, yang hampir dengan tetapi sedikit di atas sudut latitud tempatan. Kecondongan ini adalah hasil daripada asimetri antara laluan suria musim panas dan musim sejuk di latitud ini: musim panas membawa sudut matahari yang sangat tinggi dengan hari yang panjang yang boleh ditangkap pada sudut senget yang lebih rendah, manakala musim sejuk membawa sudut matahari yang rendah dengan hari yang pendek yang mendapat manfaat daripada sudut senget yang lebih tinggi, dan baki tahunan optimum jatuh sedikit di atas sudut latitud di lokasi pertengahan latitud ini.

4. Bagaimanakah cara saya mencari arah panel solar mengikut poskod untuk lokasi khusus saya?

Kaedah yang paling tepat untuk mencari arah panel solar mengikut kod pos ialah menggunakan Kalkulator NREL PVWatts di pvwatts.nrel.gov. Masukkan kod pos anda, tetapkan azimut panel kepada 180 darjah (selatan sebenar), ubah sudut kecondongan dalam kenaikan 5 darjah, dan perhatikan output tenaga tahunan pada setiap kecondongan. Kecondongan yang menghasilkan output tahunan maksimum ialah sudut optimum khusus tapak anda untuk panel solar. Ingat bahawa azimut PVWatts menggunakan utara benar sebagai sifar, jadi 180 darjah sepadan dengan selatan benar. Selatan magnet berbeza daripada selatan sebenar mengikut nilai deklinasi magnet tempatan, yang mesti digunakan jika anda menggunakan kompas untuk mengorientasikan panel.

5. Bagaimanakah Kutub Suria berfungsi dan berapa lama ia bertahan?

Kutub Suria berfungsi dengan mengumpul tenaga suria melalui Panel Suria yang dipasang pada struktur tiang, menyimpan tenaga dalam sistem bateri atas kapal, dan menggunakan tenaga tersimpan itu untuk menyalakan luminair LED pada waktu malam. Pengawal cas pintar menguruskan aliran tenaga, menyesuaikan kecerahan luminair berdasarkan keadaan bateri dan masa malam untuk memaksimumkan kebolehpercayaan. Komponen tiang struktur mempunyai hayat perkhidmatan 20 hingga 30 tahun sepadan dengan tiang lampu konvensional. Panel Suria mempunyai hayat jaminan prestasi biasa selama 25 tahun. Luminair LED bertahan 50,000 hingga 100,000 jam. Bateri LiFePO4 memerlukan penggantian setiap 7 hingga 10 tahun, yang merupakan peristiwa penyelenggaraan yang paling kerap dalam kitaran hayat Solar Pole.

6. Adakah Kutub Suria lebih menjimatkan kos daripada lampu bersambung grid?

Tiang Suria secara amnya lebih menjimatkan kos berbanding lampu bersambung grid apabila kos parit untuk kabel elektrik bawah tanah tinggi, apabila tapak pemasangan jauh daripada infrastruktur elektrik sedia ada, atau apabila tarif elektrik yang dikenakan adalah tinggi. Kos modal sistem Tiang Suria lazimnya 30% hingga 60% lebih tinggi daripada setara yang disambungkan grid bagi setiap tiang, tetapi premium ini diimbangi dengan penghapusan kos sivil parit (yang biasanya mewakili 40% hingga 60% daripada jumlah kos pemasangan yang disambungkan dengan grid) dan penghapusan kos elektrik yang berterusan sepanjang hayat perkhidmatan sistem. Untuk tapak di mana kos sambungan grid rendah dan tarif elektrik rendah, ekonomi menyokong sistem yang disambungkan grid.

7. Adakah arah Panel Suria penting jika saya condongkannya ke sudut yang betul?

Ya, kedua-dua sudut kecondongan dan arah (azimut) Panel Suria adalah penting untuk memaksimumkan hasil tenaga. Di Hemisfera Utara, Panel Suria harus menghadap ke selatan (azimut 180 darjah) untuk memaksimumkan pendedahan kepada laluan matahari merentasi langit. Menghadap ke timur atau barat selatan benar mengurangkan pengeluaran tenaga tahunan dengan ketara: panel yang menghadap ke tenggara atau barat daya (45 darjah dari selatan benar) menangkap kira-kira 90% hingga 93% daripada tenaga panel yang menghadap ke selatan sebenar pada kecondongan optimum. Panel yang menghadap ke timur atau barat sebenar menangkap hanya kira-kira 75% hingga 80% daripada tenaga panel menghadap ke selatan yang optimum. Arah panel solar dengan alat kod pos mengesahkan selatan benar untuk mana-mana lokasi sambil mengambil kira faktor tempatan.

8. Apakah perbezaan antara Tiang Suria dan tiang lampu konvensional dengan sambungan kuasa solar?

Tiang Suria ialah sistem pencahayaan serba lengkap yang terintegrasi sepenuhnya di mana Panel Suria, bateri, pengawal dan luminair semuanya direka bentuk dan direka bentuk untuk berfungsi bersama sebagai satu sistem, dengan struktur tiang direka untuk membawa beban angin Panel Suria dan untuk menyepadukan petak bateri dalam pangkalan tiang atau perumah yang direka khas. Tiang lampu konvensional dengan sambungan kuasa suria yang berasingan ialah susunan hibrid di mana tiang itu pada asalnya direka bentuk untuk perkhidmatan bersambung grid dan Panel Suria telah ditambah sebagai renungan, selalunya dengan kotak bateri yang dipasang di permukaan dan pengawal pengecasan yang mungkin tidak disepadukan secara struktur atau ditentukan secara optimum untuk lokasi geografi tiang dan keperluan pencahayaan. Tiang Suria yang dibina khas memberikan prestasi yang lebih baik, estetika yang lebih baik dan hayat perkhidmatan yang lebih lama daripada tiang konvensional yang ditukar dalam kebanyakan aplikasi.

9. Bolehkah Kutub Suria berfungsi dengan baik di negeri-negeri utara yang kurang cahaya matahari?

Kutub Suria boleh berfungsi dengan pasti di negeri utara termasuk Minnesota, Wisconsin, Michigan, dan Barat Laut Pasifik, tetapi ia mesti bersaiz sesuai untuk sumber suria musim sejuk yang lebih rendah di lokasi ini. Penyesuaian reka bentuk utama untuk pemasangan Kutub Suria utara termasuk: kapasiti Panel Suria yang lebih besar untuk menangkap tenaga yang mencukupi semasa hari musim sejuk yang singkat (meningkatkan nisbah panel kepada beban daripada 1.2 kepada 1.5 tipikal pemasangan selatan kepada 2.0 hingga 3.0 atau lebih tinggi); kapasiti bateri yang lebih besar untuk menyediakan autonomi berbilang hari yang diperlukan melalui tempoh mendung yang panjang; pengawal pemalapan adaptif yang mengurangkan output luminair semasa tempoh sumber rendah untuk melanjutkan autonomi; dan pengoptimuman teliti sudut optimum untuk panel solar untuk mengutamakan penangkapan tenaga musim sejuk dengan mencondongkan panel lebih curam daripada sudut latitud, menerima sedikit pengurangan hasil musim panas sebagai pertukaran untuk prestasi musim sejuk yang lebih baik.

10. Bagaimanakah pemuatan angin mempengaruhi reka bentuk Tiang Suria berbanding tiang lampu konvensional?

Pemuatan angin pada Tiang Suria adalah jauh lebih tinggi daripada pada tiang lampu konvensional dengan ketinggian yang setara kerana Panel Suria yang dipasang pada tiang bertindak sebagai layar, menghasilkan daya sisi yang besar apabila angin bertiup serenjang dengan muka panel. Panel Suria monohabluran 200 watt dengan dimensi kira-kira 1.0 meter kali 1.7 meter membentangkan kawasan unjuran 1.7 meter persegi kepada angin. Pada kelajuan angin reka bentuk 45 m/s (nilai tipikal untuk zon angin ASCE 7 kategori II), muka panel ini menjana daya angin kira-kira 2,500 hingga 3,500 Newton pada pendakap panel dan bahagian atas tiang, yang mesti ditentang oleh struktur tiang dan asas. Pemuatan tambahan ini biasanya memerlukan ketebalan dinding tiang 20% ​​hingga 40% lebih besar daripada tiang konvensional ketinggian yang setara, dan asas dengan kedalaman benam yang lebih dalam atau diameter tapak konkrit yang lebih besar untuk menahan momen terbalik yang lebih tinggi pada gred.

Dimensi Lampu Jalan dan Ketinggian Tiang: Jawapan Terus untuk Setiap Permohonan

Lampu jalan biasanya berjulat dari ketinggian 5 meter (16 kaki) hingga 12 meter (40 kaki), dengan jalan kediaman menggunakan tiang 5 hingga 8 meter, jalan arteri dan pengumpul menggunakan tiang 8 hingga 10 meter, dan lebuh raya atau persimpangan besar menggunakan tiang tiang setinggi 10 hingga 14 meter. Ketinggian tepat lampu jalan tidak sewenang-wenangnya: ia ditentukan oleh lebar jalan, tahap pencahayaan yang diperlukan di permukaan jalan, susunan pelekap (lengan tunggal, lengan berkembar atau median tengah), dan corak pengedaran cahaya luminair yang dipasang di bahagian atas. Memahami hubungan ini membolehkan jurutera, majlis perbandaran, pereka bentuk landskap dan pemaju hartanah untuk menentukan ketinggian tiang yang betul dari awal dan bukannya menemui kekurangan pencahayaan selepas pemasangan.

Persoalan tentang ketinggian lampu jalan timbul dalam beberapa konteks yang berbeza: perancangan infrastruktur, pembangunan persendirian, menggantikan tiang sedia ada, memadankan landskap jalan warisan dan menentukan lampu solar semua dalam satu untuk kawasan luar grid. Setiap konteks mempunyai piawaian pentadbiran dan kekangan praktikalnya sendiri, dan panduan ini menangani kesemuanya dengan data khusus dan bukannya generalisasi yang luas. Ia juga meliputi hubungan antara arah dan sudut panel solar untuk sistem pencahayaan solar yang dipasang pada tiang, dimensi dan aplikasi tiang lampu taman dan lampu suria tiang pagar, dan perbezaan utama antara Lampu Jalan LED, Lampu Jalan HPS dan Lampu Solar Semua dalam Satu sebagai rangka kerja keputusan untuk spesifikasi pencahayaan.

Berapa Tinggi Lampu Jalan: Piawaian Ketinggian mengikut Jalan dan Jenis Aplikasi

Ketinggian tiang lampu dikawal oleh piawaian klasifikasi jalan, kod reka bentuk pencahayaan nasional dan keperluan pencahayaan yang diterbitkan dalam piawaian seperti EN 13201 (Eropah), ANSI/IES RP-8 (Amerika Utara) dan AS/NZS 1158 (Australia dan New Zealand). Piawaian ini mentakrifkan purata minimum nilai pencahayaan yang dikekalkan untuk setiap kategori jalan, dan ketinggian tiang ialah salah satu pembolehubah reka bentuk utama yang dioptimumkan oleh pereka pencahayaan untuk mencapai pematuhan pada kos pemasangan minimum.

Lampu Jalan Kediaman dan Tempatan: 5 hingga 8 Meter

Di jalan kediaman, cul-de-sac, permukaan kongsi dan jalan masuk tempatan dengan lebar laluan 5 hingga 8 meter, tiang dalam julat ketinggian 5 hingga 6 meter adalah standard. Pada ketinggian ini, luminair dengan taburan lontaran sederhana boleh menerangi lebar jalan 6 hingga 8 meter pada jarak 25 hingga 30 meter sambil memenuhi keperluan pencahayaan mendatar minimum 5 hingga 10 lux yang ditentukan untuk jalan kediaman dalam kebanyakan standard kebangsaan. Tiang 6 meter adalah ketinggian yang paling biasa untuk lampu jalan kediaman di United Kingdom, Eropah, dan banyak bahagian di Asia , di mana corak jalan bandar yang padat mengutamakan tiang yang lebih pendek pada jarak yang lebih rapat berbanding tiang tinggi pada jarak yang luas.

Di Amerika Syarikat, ketinggian tiang kediaman dalam julat 7.6 meter (25 kaki) hingga 9.1 meter (30 kaki) adalah lebih biasa, mencerminkan keratan rentas jalan yang lebih luas dan kemunduran yang lebih besar seperti reka bentuk jalan pinggir bandar Amerika Utara. Jenis tiang hiasan yang digunakan di daerah bersejarah dan persekitaran pusat bandar sering menggunakan tiang yang lebih pendek 4 hingga 5 meter dengan lampu glob atau kepala tanglung untuk mencapai skala visual yang betul untuk lanskap jalan berorientasikan pejalan kaki.

Pengumpul dan Lampu Jalan Arteri: 8 hingga 10 Meter

Jalan pengumpul, jalan pengedar sekunder dan arteri bandar dengan lebar laluan 9 hingga 14 meter biasanya diterangi oleh tiang dalam julat ketinggian 8 hingga 10 meter. Pada 8 hingga 10 meter, luminair lontaran lebar boleh meliputi laluan dua lorong dengan susunan pelekap berperingkat atau bertentangan tunggal pada jarak 30 hingga 40 meter, memenuhi keperluan pencahayaan purata 10 hingga 30 lux bagi kategori pengumpul dan jalan arteri kecil. Tiang 8 meter dengan lengan jangkauan tunggal adalah spesifikasi standard untuk kebanyakan projek lampu jalan arteri bandar merentas program infrastruktur Eropah, Timur Tengah dan Asia Tenggara.

Dimensi lampu jalan pada kelas ketinggian ini biasanya termasuk diameter aci 76 hingga 114 milimeter di pangkalan, meruncing kepada 42 hingga 60 milimeter di bahagian atas, dengan ketebalan dinding 3 hingga 5 milimeter untuk Tiang Lampu Jalan Keluli bergalvani panas dan 4 hingga 6 milimeter untuk tiang hiasan. Lengan jangkauan menambah unjuran mendatar 0.5 hingga 2.5 meter dari paksi tiang, meletakkan luminair di atas laluan untuk pengagihan cahaya optimum di permukaan jalan.

Pencahayaan Lebuhraya dan Tiang Tinggi: 10 hingga 45 Meter

Lebuh raya, lebuh raya, bulatan besar dan persimpangan menggunakan tiang dari 10 hingga 14 meter untuk pemasangan lajur lengan tunggal atau lengan berkembar konvensional. Untuk kawasan terbuka yang besar termasuk limbungan kontena pelabuhan, tempat letak kereta stadium, padang sukan dan kawasan industri, tiang tiang tinggi dari 20 hingga 45 meter membawa tatasusunan berbilang luminair yang dipasang cincin yang boleh menerangi beberapa hektar dari sebilangan kecil kedudukan tiang. Tiang tiang setinggi 30 meter yang membawa 12 hingga 16 lampu limpah LED 500 watt setiap satu boleh menerangi kawasan seluas kira-kira 2 hektar pada pencahayaan terjaga purata 30 lux , menjadikan sistem tiang tinggi penyelesaian paling menjimatkan bagi setiap meter persegi kawasan bercahaya untuk ruang terbuka yang sangat besar.

Tiang Tiang Keluli untuk aplikasi tiang tinggi dibuat daripada bahagian keluli tiub kon dengan diameter asas 400 hingga 700 milimeter, direka bentuk untuk menahan beban angin melebihi 150 km/j dan pemuatan dinamik pemasangan cincin luminair. Tiang ini lazimnya dilengkapi dengan peranti win dan penurun yang membolehkan gelang luminair diturunkan ke ketinggian kerja untuk penggantian dan penyelenggaraan lampu tanpa memerlukan peralatan capaian tinggi.

Tiang Lampu Jalan Keluli dan Tiang Tiang Keluli: Bahan, Dimensi dan Reka Bentuk Struktur

Prestasi struktur pemasangan lampu jalan bergantung pada tiang seperti pada luminair. Tiang Lampu Jalan Keluli ialah jenis tiang yang dominan dalam infrastruktur lampu jalan global, menyumbang kira-kira 70 hingga 80 peratus daripada semua pemasangan tiang baharu di seluruh dunia , kerana gabungan kekuatan tinggi, kualiti dimensi yang konsisten, hayat perkhidmatan yang panjang, dan keupayaan untuk direka mengikut ketinggian dan konfigurasi tersuai yang tidak dapat dipadankan dengan mudah oleh tiang aluminium dan konkrit. Memahami dimensi utama dan parameter reka bentuk tiang keluli membolehkan spesifikasi dan perolehan yang tepat.

Dimensi Tiang Standard: Aci, Plat Asas dan Susun Atur Bolt Anchor

Satu standard Tiang Lampu Jalan Keluli untuk pemasangan 8 meter mempunyai dimensi fizikal tipikal berikut:

• Ketinggian keseluruhan melebihi gred: 8.0 meter (dengan tambahan 0.5 hingga 0.8 meter benam di bawah gred untuk tiang pengebumian langsung, atau pelekap plat asas dengan bolt penambat ditetapkan 500 hingga 700 mm ke dalam asas konkrit)
• Diameter asas: 100 hingga 140 mm untuk tiang kon tirus; 76 hingga 114 mm untuk tiang silinder lurus
• Diameter atas: 42 hingga 60 mm, bersaiz untuk menerima saiz spigot luminair standard (EN 40 menentukan diameter spigot 42 mm dan 60 mm untuk keserasian luminair Eropah)
• Ketebalan dinding: 3.0 hingga 5.0 mm untuk tiang lampu jalan standard; 5.0 hingga 8.0 mm untuk tiang di zon angin kencang atau membawa konfigurasi lengan berkembar atau lampu besar yang berat
• Dimensi plat asas: 250 x 250 mm hingga 400 x 400 mm, ketebalan 12 hingga 20 mm, dengan empat lubang bolt penambat pada diameter bulatan bolt 200 hingga 300 mm
• Kemasukan kabel: Pembukaan kalah mati berdiameter 60 hingga 80 mm pada 300 hingga 500 mm di atas paras tanah untuk pengurusan kabel dan akses pintu pemeriksaan

Tiang Lampu Jalan Keluli biasanya disiapkan dengan galvanizing hot-dip kepada salutan zink minimum 85 mikrometer (bersamaan dengan 600 g setiap meter persegi) bagi setiap EN ISO 1461, memberikan jangka hayat perlindungan kakisan yang direka selama 30 hingga 50 tahun dalam persekitaran bandar biasa. Kot serbuk hiasan atau kemasan cat basah digunakan di atas permukaan tergalvani untuk pemasangan khusus warna di pusat bandar, taman dan pemandangan jalan warisan.

Tiang Tiang Keluli untuk Tiang Tinggi dan Lampu Sukan

Tiang Tiang Keluli untuk aplikasi tiang tinggi adalah struktur kejuruteraan dan bukannya produk perkilangan standard, dengan setiap tiang direka untuk ketinggian tertentu, zon angin, beban luminair dan keadaan asas. Parameter struktur utama untuk Tiang Tiang Keluli termasuk:

• Gred bahan: S355 atau keluli berstruktur hasil tinggi yang setara (kekuatan hasil minimum 355 MPa), berbanding S235 yang digunakan untuk tiang lampu jalan standard, memberikan kapasiti momen lentur yang lebih tinggi yang diperlukan untuk tiang tinggi di bawah beban angin
• Profil bahagian: Aci kon tirus berbilang keratan dipasang daripada 2 hingga 4 bahagian bebibir yang diikat bersama di tapak untuk tiang melebihi 20 meter, membenarkan pengangkutan pada treler katil rata standard dalam had panjang yang sah
• Diameter asas pada gred: 400 hingga 700 mm untuk tiang antara 20 dan 45 meter, dengan ketebalan dinding 8 hingga 16 mm berbeza-beza di sepanjang ketinggian aci
• Asas: Jeti konkrit bertetulang berdiameter 1.5 hingga 3 meter dan kedalaman 4 hingga 8 meter, dengan bolt penambat tuang masuk diameter M36 hingga M56 dalam susunan bulat 8 hingga 12 bolt

Tiang Lampu Taman dan Dimensi Kepala Lampu Taman

Tiang Lampu Taman menduduki hujung bawah spektrum ketinggian tiang luar, biasanya antara 2.5 hingga 4.5 meter untuk lampu laluan dan kawasan taman di taman, taman perumahan, landskap peranginan dan plaza komersial. Pada ketinggian ini, objektif pencahayaan beralih daripada keseragaman permukaan jalan kepada suasana visual, orientasi pejalan kaki dan pencahayaan aksen ciri landskap, yang bermaksud bahawa reka bentuk dan estetika Kepala Lampu Taman adalah sama pentingnya dengan prestasi fotometri luminair.

Tiang Lampu Taman Standard tersedia dalam besi tuang hiasan, penyemperitan aluminium atau profil tiub keluli bulat. Tiang besi tuang dalam gaya tanglung zaman Victoria, biasanya setinggi 3 hingga 4 meter dengan seruling hiasan dan kurungan skrol, adalah spesifikasi standard untuk taman warisan dan skim pejalan kaki pusat bandar. Tiang penyemperitan aluminium dalam profil lurus atau melengkung kontemporari, 3 hingga 4.5 meter tinggi dengan diameter aci tipis 76 hingga 89 mm, adalah pilihan dominan untuk pencahayaan landskap moden dalam pembangunan komersial dan kediaman.

Kepala Lampu Taman untuk tiang taman 3 meter biasanya menggunakan modul LED 15 hingga 30 watt , menghasilkan fluks bercahaya 1,500 hingga 3,000 lumen dengan suhu warna putih hangat 2,700 hingga 3,000 K yang diutamakan dalam tetapan landskap kediaman dan hospitaliti kerana kualiti cahayanya yang selesa secara visual dan menyanjung dari segi estetika. Perumahan luminair biasanya diperbuat daripada aluminium die-cast dengan kaca terbaja atau peresap polikarbonat, siap untuk dipadankan atau melengkapkan rawatan permukaan tiang.

Jenis Lampu Jalan: Lampu Jalan LED lwn. Lampu Jalan HPS lwn Lampu Solar All in One

Pilihan antara Lampu Jalan LED , Lampu Jalan HPS , dan Lampu Solar Semua dalam Satu ialah keputusan teknikal yang paling penting dalam mana-mana projek lampu jalan, yang menentukan bukan sahaja kos modal pendahuluan tetapi kos tenaga jangka panjang, beban penyelenggaraan, jejak karbon dan kualiti cahaya pemasangan untuk 20 hingga 30 tahun akan datang. Lampu Jalan LED are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , manakala Lampu Solar Semua dalam Satu telah menjadi penyelesaian yang benar-benar berdaya maju dan kos efektif untuk pemasangan luar grid dan jauh di mana kos sambungan grid adalah tinggi.

Lampu Jalan LED: Kecekapan, Kawalan dan Hayat Perkhidmatan Panjang

Lampu Jalan LED kini mencapai keberkesanan bercahaya 150 hingga 200 lumen per watt untuk produk komersial berprestasi tinggi, berbanding 90 hingga 120 lumen per watt untuk sumber natrium (HPS) tekanan tinggi dan 40 hingga 70 lumen per watt untuk sumber halida logam yang telah banyak digantikan. Kelebihan keberkesanan ini secara langsung mengurangkan watt yang diperlukan untuk memenuhi piawaian pencahayaan yang diberikan: jalan yang memerlukan Lampu Jalan 250W HPS lazimnya boleh disediakan oleh Lampu Jalan LED 100 hingga 150W yang memenuhi pencahayaan purata terpelihara yang setara atau lebih tinggi, dengan penggunaan tenaga yang lebih rendah secara berkadar.

Tempoh bayaran balik untuk menggantikan Lampu Jalan HPS dengan Lampu Jalan LED, dikira berdasarkan penjimatan tenaga sahaja, biasanya 3 hingga 6 tahun pada tarif elektrik komersial , dan over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Lampu Jalan LED Moden juga menawarkan keupayaan pencahayaan pintar yang tidak dapat dipadankan oleh Lampu Jalan HPS: memalapkan pada jadual yang ditetapkan atau sebagai tindak balas kepada penderia cahaya ambien dan pengesan gerakan, pemantauan jauh dan pengesanan kerosakan melalui rangkaian wayarles, dan pengumpulan data tentang penggunaan tenaga dan waktu operasi yang menyokong pembuatan keputusan pengurusan infrastruktur. Bandar yang memasang sistem lampu jalan LED rangkaian dengan pengurusan jauh boleh mengurangkan penggunaan tenaga sebanyak 20 hingga 40 peratus tambahan melebihi garis dasar LED berbanding penjimatan HPS melalui pemalapan pintar semasa tempoh trafik rendah.

Lampu Jalan HPS: Teknologi Legasi Masih Dalam Perkhidmatan

Lampu Jalan HPS kekal dalam perkhidmatan merentasi sebahagian besar infrastruktur lampu jalan dunia, termasuk banyak pasaran membangun di mana program penggantian LED masih belum dibiayai, dan beberapa sistem warisan di pasaran maju yang penggantian telah ditangguhkan atas sebab belanjawan. Sumber cahaya HPS menghasilkan cahaya kuning kuning bercirikan dengan Indeks Rendering Warna (CRI) 20 hingga 25, yang memadai untuk keterlihatan jalan tetapi menghasilkan warna yang kurang baik dan mengurangkan keupayaan kamera keselamatan untuk menangkap imej pengenalan yang berguna.

Konteks utama di mana Lampu Jalan HPS kekal dinyatakan untuk pemasangan baharu adalah terhad kepada situasi di mana warna ambar hangat diperlukan secara estetik untuk pematuhan landskap jalan warisan, di mana kos modal permulaan peralatan HPS yang sangat rendah berbanding LED adalah kekangan perolehan yang mengatasi, atau di mana infrastruktur yang tersedia untuk sistem LED pintar (kualiti kuasa, kemahiran penyelenggaraan, saluran perolehan) belum tersedia. Dalam semua keadaan lain, pengeluar lampu jalan berwibawa terkemuka akan mengesyorkan teknologi LED sebagai pilihan teknikal dan ekonomi yang unggul untuk projek lampu jalan baharu.

Lampu Solar All in One: Prestasi Luar Grid dan Pertimbangan Reka Bentuk

Lampu Solar Semua dalam Satu menyepadukan panel solar, bateri litium, modul LED, penderia gerakan dan pengawal cas ke dalam satu unit serba lengkap yang dipasang terus ke kepala kutub tanpa sebarang pendawaian luaran atau sambungan grid. Penyepaduan ini menghapuskan kos kerja sivil untuk parit, pemasangan saluran dan pemasangan kabel yang mewakili 30 hingga 60 peratus daripada jumlah kos pemasangan sistem lampu jalan yang disambungkan dengan grid, menjadikan Solar All in One Lights berdaya saing kos atau berfaedah kos untuk pemasangan di kawasan luar bandar, kawasan membangun, estet terpencil, jalan tapak pembinaan dan mana-mana lokasi yang mempunyai kos yang tinggi untuk sambungan grid.

Solar All in One Light berkualiti tinggi dengan modul LED 40W, bateri fosfat besi litium 50Wh dan panel solar monohablur 40W boleh memberikan 10 hingga 12 jam pencahayaan pada kuasa penuh di lokasi yang menerima 4 hingga 5 jam matahari puncak setiap hari , yang meliputi tempoh waktu malam penuh di kebanyakan latitud yang didiami untuk sekurang-kurangnya 85 hingga 90 peratus malam dalam setahun apabila operasi autonomi direka dengan betul dengan kapasiti bateri yang mencukupi berbanding dengan tempoh sumber suria terburuk. Peredupan penderiaan gerakan, yang mengurangkan output kepada 30 hingga 40 peratus apabila tiada aktiviti pejalan kaki atau kenderaan dikesan dan meningkat sehingga 100 peratus apabila gerakan dikesan, memanjangkan daya tahan autonomi Solar All in One Lights dengan ketara, membolehkan sistem yang sama berprestasi dengan pasti melalui tempoh mendung yang lebih lama tanpa mengorbankan keselamatan berfungsi.

Pengehadan Lampu Solar All in One berbanding Lampu Jalan LED yang disambungkan dengan grid adalah pergantungan mereka pada sumber suria harian, yang menjadikannya tidak sesuai untuk latitud di atas kira-kira 60 darjah utara atau selatan (di mana waktu matahari musim sejuk tidak mencukupi untuk mengecas bateri), untuk lokasi dalam teduhan kekal dari bangunan atau pokok, atau untuk aplikasi yang memerlukan jaminan operasi kuasa penuh setiap malam tanpa mengira keadaan keselamatan lampu jalan raya yang kritikal atau keadaan cuaca yang kritikal, tanpa mengira keadaan cuaca yang kritikal.

Arah dan Sudut Panel Suria untuk Pencahayaan Suria Jalan dan Taman

Arah dan sudut panel solar mana-mana sistem pencahayaan luar berkuasa solar, sama ada Solar All in One Light di tiang jalan, lampu suria taman bersendirian, atau lampu suria tiang pagar pada sempadan harta tanah, adalah pembolehubah reka bentuk yang paling kritikal untuk memaksimumkan penuaian tenaga harian daripada sumber suria yang tersedia. Kesilapan arah dan sudut panel solar ialah satu-satunya sebab yang paling biasa menyebabkan lampu luar suria kurang berprestasi atau gagal beroperasi dengan pasti sepanjang malam , dan it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Arah Panel Suria Optimum: Menghadap ke Khatulistiwa

Arah kompas optimum untuk panel solar adalah ke arah khatulistiwa dari lokasi pemasangan: ke selatan di hemisfera utara dan ke utara di hemisfera selatan. Orientasi ini memaksimumkan sinaran harian terkumpul yang dipintas oleh panel kerana matahari menjejaki lengkok merentasi langit selatan (di hemisfera utara) atau langit utara (di hemisfera selatan), dan panel yang menghadap terus ke arah lengkok itu menerima cahaya matahari pada sudut paling langsung untuk tempoh harian yang paling lama.

Sisihan sehingga 30 darjah timur atau barat selatan benar (di hemisfera utara) mengurangkan hasil tenaga suria tahunan kurang daripada 5 peratus , yang merupakan penalti yang tidak signifikan secara komersial dan bermakna pemasangan panel yang menghadap ke timur atau barat pada bangunan atau tiang dengan pilihan orientasi terhad masih berdaya maju. Penyimpangan melebihi 45 darjah dari selatan akibat mula menghasilkan penalti tenaga yang lebih ketara: panel yang menghadap ke timur atau barat akibat kehilangan kira-kira 20 peratus hasil solar tahunan berbanding dengan selatan yang disebabkan, dan panel menghadap ke utara di hemisfera utara kehilangan 40 hingga 60 peratus bergantung pada latitud, menjadikannya tidak sesuai untuk penggunaan faktor pencahayaan solar yang sangat besar.

Untuk Lampu Solar All in One bersepadu di mana panel dipasang pada bahagian atas atau belakang badan luminair, pemasang mesti memastikan bahawa tiang diposisikan dan berorientasikan supaya bahagian panel luminair menghadap ke selatan (hemisfera utara) semasa pemasangan. Banyak model Solar All in One Light menyertakan tanda rujukan kompas pada perumah lekapan atau arahan pemasangan yang secara eksplisit menyatakan muka unit mana yang mesti menghala ke khatulistiwa.

Sudut Panel Suria Optimum: Latitud Sama Kecondongan

Sudut kecondongan optimum panel solar dari mendatar adalah sama dengan latitud tapak pemasangan untuk memaksimumkan hasil tenaga tahunan. Pada latitud 30 darjah utara (bersamaan dengan bandar seperti Kaherah, Houston, dan Shanghai), kecondongan tetap optimum adalah kira-kira 30 darjah dari mendatar. Pada latitud 51 darjah utara (London), kecondongan optimum ialah kira-kira 51 darjah. Pada latitud 23 darjah utara (tropika), panel yang dipasang hampir rata pada 15 hingga 25 darjah dari mendatar mencapai prestasi tahunan yang optimum.

Untuk lampu suria tiang pagar dan produk lampu suria hiasan kecil lain yang panelnya adalah penting kepada reka bentuk produk dan dipasang pada sudut tetap oleh pengilang, produk tersebut lazimnya direka untuk jalur latitud tertentu dan tidak boleh digunakan dengan ketara di luar jalur tersebut tanpa menjangkakan prestasi berkurangan. Lampu suria tiang pagar yang direka untuk kegunaan tropika dengan kecondongan panel 15 darjah akan menuai tenaga yang jauh lebih sedikit setiap hari di latitud Eropah utara yang mana kecondongan 50 darjah adalah sesuai, yang berpotensi mengakibatkan cahaya gagal beroperasi untuk tempoh malam penuh.

Untuk panel solar condong boleh laras pada tiang jalan dalam jalur latitud 20 hingga 55 darjah, menetapkan kecondongan panel kepada dalam 10 darjah latitud tempatan mencapai sekurang-kurangnya 95 peratus daripada hasil tenaga tahunan maksimum yang mungkin. , yang cukup tepat untuk reka bentuk lampu jalan yang praktikal tanpa memerlukan perisian pemodelan suria khusus tapak. Lekapan kecondongan boleh laras pada tiang lampu jalan suria yang membolehkan sudut panel ditetapkan medan semasa pemasangan adalah ciri yang berharga untuk produk yang bertujuan untuk digunakan merentasi julat geografi yang luas.

Pengelakan Teduhan: Kebimbangan Pemasangan Panel Suria Paling Praktikal

Malah bayang-bayang kecil yang meliputi 5 hingga 10 peratus kawasan aktif panel suria boleh mengurangkan outputnya sebanyak 30 hingga 50 peratus disebabkan oleh sambungan elektrik siri sel dalam panel, yang bermaksud sel paling lemah (paling berlorek) mengehadkan output semasa keseluruhan rentetan. Untuk lampu suria tiang pagar yang terletak berhampiran pokok taman, pagar pagar atau bangunan, teduhan semasa tempoh pertengahan pagi atau tengah hari apabila sudut matahari agak rendah adalah punca biasa pengecasan yang tidak mencukupi yang mengakibatkan cahaya padam sebelum penghujung malam.

Peraturan praktikal untuk penilaian tapak panel solar adalah untuk memastikan bahawa panel mempunyai pandangan langit yang tidak terhalang selama sekurang-kurangnya 6 jam sehari berpusat pada tengah hari suria, tanpa objek penuangan bayang-bayang dalam sektor sudut mendatar 90 darjah (45 darjah setiap sisi ke selatan di hemisfera utara). Pemetaan bayang-bayang menggunakan apl kalkulator laluan suria dengan kamera telefon menghala ke lokasi panel daripada kedudukan pelekap yang dimaksudkan ialah kaedah yang mudah dan boleh dipercayai untuk mengenal pasti risiko teduhan sebelum pemasangan.

Lampu Suria Pos Pagar dan Lampu Jalan Luaran: Panduan Pemilihan dan Pemasangan

Lampu suria tiang pagar dan Lampu Jalan Luar berfungsi sebagai pelengkap dalam spektrum aplikasi pencahayaan luaran, daripada penandaan sempadan harta tanah dan pencahayaan taman hiasan pada skala domestik kepada pencahayaan keselamatan jalan dan laluan pada skala infrastruktur. Memilih dan memasang setiap satu dengan betul memerlukan pemahaman keupayaan teknikal dan batasan khusus mereka.

Lampu Suria Pos Pagar: Prestasi yang Dijangkakan

Lampu suria tiang pagar ialah lampu aksen hiasan dan berfungsi yang direka untuk dipasang pada penutup tiang pagar, tiang pintu pagar dan dinding sempadan rendah. Mereka menggunakan panel suria monohablur kecil 0.5 hingga 2W, pek bateri hidrida logam nikel kecil atau litium 300 hingga 800 mAh, dan modul LED 0.5 hingga 3W yang menghasilkan 30 hingga 200 lumen output cahaya. Tahap output ini sesuai untuk penandaan tepi laluan, definisi sempadan taman estetik dan suasana umum tetapi tidak memadai untuk pencahayaan laluan kritikal keselamatan atau pencahayaan akses kenderaan, yang memerlukan tahap keluaran yang lebih tinggi bagi Lampu Jalan Luar atau tiang laluan khusus dengan luminair 10 hingga 30W.

Lampu suria tiang pagar berkualiti daripada pengeluar terkemuka mencapai 8 hingga 12 jam operasi setiap malam selepas pengecasan sehari penuh di bawah cahaya matahari langsung , menggunakan kawalan senja dan subuh automatik melalui fotosel penting. Produk bajet dengan panel dan bateri berkualiti rendah hanya boleh mencapai 4 hingga 6 jam pada hari pengecasan yang baik dan gagal beroperasi dengan pasti selepas beberapa hari mendung berturut-turut. Menentukan produk dengan teknologi bateri litium dan bukannya hidrida logam nikel memanjangkan hayat kitaran daripada kira-kira 500 kitaran (kira-kira 18 bulan operasi harian) kepada 2,000 atau lebih kitaran (5 hingga 6 tahun), perbezaan ketahanan yang bermakna yang mewajarkan premium harga sederhana produk yang dilengkapi litium untuk pemasangan taman kekal.

Lampu Jalan Luaran: Spesifikasi untuk Prestasi Komersial yang Boleh Dipercayai

Lampu Jalan Luar untuk aplikasi komersial, perbandaran dan infrastruktur mesti memenuhi standard prestasi dan ketahanan yang jauh lebih tinggi daripada produk taman hiasan. Spesifikasi utama untuk mengesahkan apabila mendapatkan Lampu Jalan Luaran daripada mana-mana pengeluar lampu jalan yang dipimpin termasuk:

• Penilaian IP: IP65 minimum untuk perumah luminair (ketat habuk dan dilindungi daripada pancutan air dari mana-mana arah); IP66 atau IP67 adalah lebih baik untuk persekitaran pantai atau hujan tinggi
• Penilaian IK: Rintangan hentaman IK08 atau IK09 untuk luminair di kawasan awam tertakluk kepada vandalisme atau kesan tidak sengaja
• Data LM80 dan TM21: Data penyelenggaraan lumen yang diterbitkan daripada ujian LM80 yang mengesahkan tuntutan hayat perkhidmatan L70 modul LED, yang harus disahkan terhadap hayat penarafan yang dinyatakan pengeluar untuk mengesahkan bahawa tuntutan itu disokong oleh data ujian dan bukannya diekstrapolasi daripada waktu ujian yang tidak mencukupi
• Perlindungan lonjakan: Perlindungan lonjakan minimum 10kV bagi setiap IEC 61000-4-5 untuk luminair pada pemasangan dipasang pada tiang terdedah yang terdedah kepada transien akibat kilat pada rangkaian bekalan kuasa
• Klasifikasi pengedaran cahaya: Pengagihan Jenis II, III atau IV seperti yang ditakrifkan oleh piawaian IES, dipadankan dengan lebar jalan dan tiang mengimbangi untuk mencapai nisbah keseragaman yang diperlukan pada permukaan jalan
• Julat suhu operasi: Dinilai untuk julat suhu ambien penuh iklim pemasangan, biasanya tolak 40°C hingga tambah 50°C untuk produk yang bertujuan untuk penggunaan global

Pengeluar lampu jalan yang dipimpin yang bertanggungjawab akan menyediakan fail data fotometri penuh dalam format IES atau EULUMDAT untuk setiap model luminair, membolehkan pereka bentuk pencahayaan mengimport data luminair ke dalam perisian reka bentuk standard industri (seperti Dialux atau Relux) dan menghasilkan pengiraan pematuhan terkuantiti yang menunjukkan bahawa pemasangan yang dicadangkan memenuhi piawaian pesanan pencahayaan yang berkenaan atau mana-mana tiang dipasang.

Memilih Pengeluar Lampu Jalan LED: Kriteria Penilaian Utama

Pasaran global untuk lampu jalan LED termasuk ratusan pengeluar daripada jenama Eropah dan Amerika Utara peringkat premium dengan integrasi pembuatan menegak penuh dan program pensijilan pihak ketiga yang komprehensif kepada pengeluar kos rendah yang menghasilkan produk dengan kualiti yang sangat berubah-ubah tanpa data prestasi yang disahkan. Memilih pengeluar lampu jalan yang diketuai yang salah untuk program infrastruktur utama boleh mengakibatkan kegagalan luminair pramatang, prestasi tidak patuh dan kos penggantian yang mengurangkan sebarang penjimatan perolehan awal.

Kriteria berikut menyediakan rangka kerja berstruktur untuk menilai mana-mana pengeluar lampu jalan yang diterajui dalam pertimbangan untuk perolehan penting:

• Pensijilan pihak ketiga: Produk harus membawa ENEC (Eropah), UL atau DLC (Amerika Utara), skim CB, atau pensijilan kebangsaan yang setara yang mengesahkan bahawa produk tersebut telah diuji oleh makmal bebas bertauliah terhadap standard keselamatan dan prestasi produk yang berkaitan
• Ketelusan penyumberan komponen LED: Pengeluar premium menggunakan cip LED daripada pembekal peringkat satu (Cree, Lumileds, Osram, Semiconductor Seoul, Nichia) dan boleh mendokumenkan sumber cip dalam spesifikasi produk; penyumberan cip LED yang tidak didedahkan ialah penunjuk risiko yang ketara untuk produk yang menuntut keberkesanan tinggi
• Ujian fotometrik bebas: Data fotometrik hendaklah dijana oleh makmal goniophotometer bertauliah (bukan kemudahan pengilang sendiri) dan rujukan laporan ujian hendaklah boleh disahkan; data fotometri yang dilaporkan sendiri tanpa sandaran laporan ujian pihak ketiga tidak boleh dipercayai
• Reka bentuk pengurusan terma: Sistem pengurusan haba luminair (geometri sink haba, bahan antara muka haba, suhu simpang LED pada kuasa undian) adalah penentu utama penyelenggaraan lumen jangka panjang; pengilang yang menyediakan data simulasi terma atau hasil ujian suhu simpang terukur menunjukkan kejuruteraan produk yang unggul
• Syarat jaminan dan sokongan kewangan: Waranti produk selama 5 tahun daripada pengeluar lampu jalan yang diketuai dengan bahan komersial yang boleh disahkan dan rangkaian perkhidmatan yang mantap memberikan pengurangan risiko yang bermakna untuk perolehan berskala infrastruktur; jaminan daripada pengilang yang mungkin tidak aktif secara komersial untuk tempoh jaminan tidak memberikan perlindungan praktikal

Soalan Lazim

1. Berapakah ketinggian lampu jalan di jalan kediaman standard?

Lampu jalan kediaman biasanya setinggi 5 hingga 6 meter dalam kebanyakan pasaran Eropah dan Asia. Di Amerika Utara, tiang 7.6 hingga 9.1 meter lebih biasa di jalan kediaman kerana keratan rentas jalan yang lebih luas. Ketinggian dipilih untuk mencapai tahap pencahayaan yang diperlukan pada jarak tiang yang diperlukan untuk lebar jalan tertentu yang dinyalakan.

2. Apakah dimensi lampu jalan biasa untuk pemasangan jalan arteri?

Untuk tiang lampu jalan arteri 8 hingga 10 meter, dimensi lampu jalan biasa termasuk diameter asas 100 hingga 140 mm, diameter atas 42 hingga 60 mm, ketebalan dinding 3 hingga 5 mm dan plat tapak 300 x 300 mm hingga 400 x 400 mm. Ketinggian tiang keseluruhan di atas gred ialah 8 hingga 10 meter, dengan pemancangan 0.5 hingga 0.8 meter di bawah gred untuk tiang pengebumian langsung.

3. Berapa tinggi tiang lampu digunakan untuk pencahayaan kawasan tiang tinggi?

Tiang lampu tiang tinggi yang digunakan untuk pencahayaan kawasan besar pelabuhan, stadium, persimpangan lebuh raya dan halaman industri berjulat dari ketinggian 20 hingga 45 meter. Tiang Tiang Keluli 30 meter yang membawa 12 hingga 16 lampu limpah LED boleh menerangi kira-kira 2 hektar pada pencahayaan terpelihara purata 30 lux , menjadikan sistem tiang tinggi sebagai penyelesaian paling menjimatkan bagi setiap kawasan bercahaya untuk ruang terbuka yang sangat besar.

4. Apakah arah dan sudut panel solar optimum untuk Solar All in One Lights?

Arah panel solar yang optimum adalah ke arah khatulistiwa: ke selatan di hemisfera utara dan ke utara di hemisfera selatan. Sudut kecondongan optimum sama dengan latitud setempat. Sisihan sehingga 30 darjah dari selatan yang sepatutnya mengurangkan hasil tahunan sebanyak kurang daripada 5 peratus, tetapi sisihan melebihi 45 darjah menghasilkan penalti tenaga yang ketara yang menjejaskan kebolehpercayaan operasi waktu malam.

5. Berapa lama lampu suria tiang pagar beroperasi setiap malam?

Lampu suria tiang pagar berkualiti dengan bateri litium dan modul LED yang cekap dicapai 8 hingga 12 jam operasi setiap malam selepas sehari penuh dicas dalam cahaya matahari langsung . Produk bajet dengan bateri hidrida logam nikel boleh mencapai hanya 4 hingga 6 jam. Produk dengan bateri litium mempunyai hayat kitaran 2,000 atau lebih kitaran (5 hingga 6 tahun penggunaan harian) berbanding 500 kitaran untuk alternatif hidrida logam nikel.

6. Apakah jenis lampu jalan utama yang digunakan dalam infrastruktur moden?

Tiga jenis lampu jalan utama dalam penggunaan semasa ialah Lampu Jalan LED (dominan untuk semua pemasangan bersambung grid baharu), Lampu Jalan HPS (teknologi warisan diganti secara berperingkat), dan Lampu Solar All in One (berkembang pesat untuk aplikasi luar grid dan luar bandar). Lampu Jalan LED menawarkan keberkesanan 150 hingga 200 lm/W dan hayat perkhidmatan 50,000 hingga 100,000 jam, menjadikannya pilihan teknikal dan ekonomi yang jelas untuk sistem bersambung grid.

7. Berapakah ketinggian Tiang Lampu Taman dan berapa watt Kepala Lampu Taman yang mereka gunakan?

Tiang Lampu Taman biasanya berketinggian 2.5 hingga 4.5 meter, digunakan untuk lampu laluan, taman dan landskap pada jarak 8 hingga 15 meter. Kepala Lampu Taman untuk tiang taman 3 meter biasanya menggunakan LED 15 hingga 30 watt, menghasilkan 1,500 hingga 3,000 lumen pada suhu warna putih hangat 2,700 hingga 3,000 K lebih disukai dalam tetapan landskap kediaman dan hospitaliti.

8. Bagaimanakah cara saya memilih antara Lampu Jalan LED dan Lampu Solar All in One untuk projek baharu?

Pilih Lampu Jalan LED untuk mana-mana lokasi dengan sambungan grid yang boleh dipercayai, volum trafik tinggi atau keperluan operasi malam penuh yang terjamin. Pilih Solar All in One Lights dengan kos sambungan grid melebihi premium sistem suria (biasanya benar untuk lokasi luar bandar dan terpencil yang memerlukan lebih daripada 200 hingga 300 meter kabel bawah tanah baharu bagi setiap tiang), di mana jam matahari puncak purata sekurang-kurangnya 4 jam sehari, dan di mana peredupan penderiaan gerakan boleh digunakan untuk menguruskan ketahanan bateri.

9. Apakah pensijilan yang perlu saya perlukan daripada pengeluar lampu jalan yang dipimpin?

Memerlukan pensijilan ENEC untuk pasaran Eropah, penyenaraian UL atau DLC untuk pasaran Amerika Utara dan pensijilan skim CB untuk pemerolehan antarabangsa. Semua produk harus disokong oleh fail data fotometrik daripada makmal ujian goniophotometer pihak ketiga bertauliah, data ujian penyelenggaraan lumen LM80 yang mengesahkan tuntutan hayat perkhidmatan L70, dan pensijilan perlindungan kemasukan IP65 atau lebih tinggi daripada rumah ujian bertauliah.

10. Berapakah ketinggian lampu jalan di lebuh raya utama atau lebuh raya?

Lampu jalan raya dan lebuh raya menggunakan ketinggian tiang 10 hingga 12 meter untuk pemasangan lajur lengan tunggal atau lengan berkembar standard melayani jalan dwi-laluan dengan lebar 14 hingga 20 meter. Di persimpangan, bulatan besar dan persimpangan berbilang lorong di mana pencahayaan tiang tinggi diletakkan di tengah lebih diutamakan, ketinggian tiang 20 hingga 30 meter adalah standard, membenarkan satu atau dua tiang untuk menampung keseluruhan geometri jalan yang kompleks dari kedudukan tengah dan bukannya memerlukan berpuluh-puluh tiang tepi jalan.

Tiang Lampu Jalan, Lampu Jalan Luar dan Tiang Suria ialah tulang belakang infrastruktur fizikal lampu luar awam dan komersial di seluruh dunia, namun persoalan teknikal terperinci mengenai reka bentuk, hayat perkhidmatan, ketinggian, pemasangan dan prestasinya jarang ditangani dalam kedalaman praktikal yang boleh diakses di luar penerbitan kejuruteraan pakar. Sama ada anda seatauang jurutera lampu perbandaran, pemaju hartanah yang menyatakan pencahayaan untuk subbahagian baharu, pengurus kemudahan yang bertanggungjawab ke atas rangkaian tiang sedia ada, atau pemasang yang bersiap sedia untuk menjalankan sistem lampu suria baharu, jawapan kepada soalan seperti jangka hayat tiang lampu jalan, berapa tinggi lampu jalan, berapa tinggi tiang lampu, dan apakah sudut pemasangan panel solar yang optimum, dan apakah sudut pemasangan panel solar yang optimum. untuk membuat keputusan yang baik dan mencapai prestasi sistem jangka panjang.

Jawapan langsung kepada soalan teras ini adalah seperti berikut. Jangka hayat tiang lampu jalan bergantung pada bahan dan persekitaran tetapi biasanya 25 hingga 50 tahun untuk tiang keluli dengan perlindungan kakisan yang mencukupi, 50 hingga 80 tahun atau lebih untuk tiang kpadakrit, dan 20 hingga 30 tahun untuk tiang aluminium dalam keadaan standard. Berapa tinggi lampu jalan bergantung pada jenis jalan: 5 hingga 6 meter untuk laluan pejalan kaki, 8 hingga 12 meter untuk jalan pengumpul dan 12 hingga 20 meter untuk jalan arteri utama. Berapa tinggi tiang lampu di tempat letak kereta, taman dan aplikasi landskap komersial adalah antara 4 hingga 10 meter bergantung pada kawasan liputan dan keperluan estetik. Pemasangan lampu jalan suria melibatkan proses penilaian tapak yang sistematik, penyediaan asas, pemasangan tiang, dan pentauliahan panel dan luminair yang mengambil masa 2 hingga 4 jam setiap tiang untuk pemasang berpengalaman. Sudut kecondongan panel solar pada Kutub Suria biasanya ditetapkan sama dengan latitud geografi tapak pemasangan ditambah atau tolak 5 hingga 15 darjah bergantung pada keutamaan tenaga bermusim. Sudut optimum untuk output panel solar ialah sudut sepadan latitud untuk prestasi seimbang sepanjang tahun, atau latitud ditambah 10 hingga 15 darjah untuk pemasangan keutamaan musim sejuk dalam iklim sederhana. Dan bagaimana lampu jalan berfungsi melibatkan interaksi sumber kuasa, fotosel atau pengawal pintar, litar pemacu dan LED atau sumber cahaya lain yang bersama-sama menghasilkan pencahayaan berjadual yang boleh dipercayai. Artikel ini merangkumi semua soalan ini dengan mendalam teknikal sepenuhnya.

Apakah Jangka Hayat Tiang Lampu Jalan: Bahan, Kakisan dan Hayat Perkhidmatan

Soalan tentang berapakah jangka hayat tiang lampu jalan tidak mempunyai jawapan tunggal kerana hayat perkhidmatan tiang ditentukan oleh gabungan bahan tiang, rawatan perlindungan, pendedahan alam sekitar, kualiti penyelenggaraan dan sejarah pemuatan struktur. Tiang Lampu Jalan yang kerap diperiksa, dicat semula, atau disalut semula apabila kemasan pelindung merosot, dan yang tidak mengalami hentaman kenderaan atau kejadian angin melampau, secara rutin melebihi hayat perkhidmatan reka bentuknya, manakala tiang di persekitaran jalan pantai, kelembapan tinggi atau masin yang menerima penyelenggaraan yang tidak mencukupi boleh menunjukkan kemerosotan struktur dalam tempoh 10 hingga 15 tahun selepas pemasangan.

Tiang Lampu Jalan Keluli: Hayat Perkhidmatan dan Pengurusan Kakisan

Keluli ialah bahan yang paling banyak digunakan untuk Tiang Lampu Jalan di kebanyakan negara, dinilai untuk nisbah kekuatan kepada berat yang tinggi, kemudahan fabrikasi, dan keupayaan untuk mencapai pelbagai bentuk dan ketinggian keratan rentas melalui proses pembuatan standard. Tiang keluli tergalvani celup panas (di mana keluli direndam dalam zink cair untuk mencipta salutan zink terikat metalurgi) mewakili spesifikasi standard untuk kebanyakan aplikasi perbandaran, dengan salutan zink memberikan perlindungan katodik kepada keluli di bawahnya walaupun salutan tercalar atau rosak. Tiang Lampu Jalan keluli tergalvani celup panas dengan ketebalan salutan zink yang mencukupi (biasanya purata 85 mikron untuk tiang dalam spesifikasi ASTM A123 Gred 45) mencapai hayat perkhidmatan 25 hingga 50 tahun dalam persekitaran pedalaman bukan pantai, mengurangkan kepada 15 hingga 30 tahun di zon pantai dengan pendedahan semburan garam biasa20 tahun, dan berpotensi di bawah persekitaran semburan garam yang tinggi, dan berpotensi di bawah semburan garam yang tinggi. salutan pelindung.

Mekanisme kegagalan utama Tiang Lampu Jalan keluli adalah kakisan di dasar tiang, di zon antara 300 mm di atas dan 300 mm di bawah permukaan tanah, di mana keadaan basah dan kering berselang-seli, kimia tanah, dan celah antara tiang dan asas konkrit mewujudkan persekitaran kakisan yang sangat agresif. Inilah sebabnya mengapa pemeriksaan asas biasa, pembersihan dan penyalut semula tiang keluli adalah aktiviti penyelenggaraan yang paling kritikal untuk memanjangkan hayat perkhidmatannya. Banyak kegagalan tiang yang dikaitkan dengan usia sebenarnya adalah kegagalan yang disebabkan oleh kakisan asas yang tidak dirawat yang berkembang selama 10 hingga 20 tahun manakala bahagian tiang di atas tanah kelihatan kukuh dari segi struktur.

Tiang Lampu Jalan Konkrit: Ketahanan dan Hayat Perkhidmatan Panjang

Tiang Lampu Jalan konkrit prategasan atau bertetulang menawarkan hayat perkhidmatan terpanjang bagi mana-mana bahan tiang biasa, dengan tiang konkrit yang dibina dengan baik dalam persekitaran tidak agresif yang secara rutin menyediakan 50 hingga 80 tahun perkhidmatan tanpa kemerosotan struktur yang ketara. Rintangan kakisan tiang konkrit dalam tanah biasa dan keadaan atmosfera pada asasnya tidak terhad dari sudut struktur, kerana matriks konkrit tidak tertakluk kepada kakisan elektrokimia yang mengehadkan hayat tiang keluli. Kebimbangan ketahanan jangka panjang utama bagi tiang konkrit ialah kakisan tetulang yang disebabkan oleh penembusan klorida daripada garam jalan atau semburan laut, yang boleh menyebabkan keretakan dan spalling penutup konkrit di atas keluli tetulang selepas 20 hingga 40 tahun dalam persekitaran yang agresif. Dalam iklim tropika dengan keamatan UV yang tinggi dan kitaran kering basah yang kerap, tiang konkrit yang dipintal dengan konkrit yang padat, dipadatkan dengan baik dan penutup yang mencukupi untuk tetulang (minimum 25 mm dalam persekitaran tidak agresif, 40 mm di zon marin) secara konsisten menunjukkan hayat perkhidmatan selama 50 tahun atau lebih dengan penyelenggaraan minimum selepas mencuci berkala untuk mengeluarkan permukaan.

Tiang Lampu Jalan Aluminium: Ringan dengan Hayat Perkhidmatan Sederhana

Tiang Lampu Jalan aloi aluminium dinyatakan dalam aplikasi landskap seni bina dan komersial di mana aluminium ringan memudahkan pemasangan dan di mana kemasan beranod semula jadi atau bersalut serbuk memberikan penampilan yang boleh diterima dengan penyelenggaraan yang minimum. Hayat perkhidmatan tiang aluminium biasanya 20 hingga 30 tahun dalam persekitaran standard, dengan mekanisme degradasi utama ialah pengoksidaan permukaan dan lubang dalam persekitaran pantai yang kaya dengan klorida dan bukannya kakisan melalui dinding yang menjejaskan keluli. Kekuatan mekanikal aluminium adalah lebih rendah daripada keluli pada berat yang setara, menjadikan tiang aluminium secara amnya sesuai untuk ketinggian yang lebih rendah (di bawah 10 meter) aplikasi Lampu Jalan Luar berbanding Tiang Lampu Jalan tiang tinggi dengan muatan tinggi yang digunakan di jalan utama.

Memeriksa dan Memanjangkan Hayat Perkhidmatan Tiang

Tidak kira bahan tiang, satu-satunya tindakan yang paling berkesan untuk memaksimumkan jangka hayat tiang lampu jalan ialah pemeriksaan sistematik yang kerap. Amalan terbaik industri, yang dicerminkan dalam piawaian seperti ANSI/NAAMM MH 26, mengesyorkan pemeriksaan visual Tiang Lampu Jalan pada selang 1 hingga 2 tahun dan penilaian integriti struktur pada selang 5 tahun untuk tiang berumur lebih 25 tahun. Pemeriksaan hendaklah menilai secara khusus: keadaan kakisan asas (menggunakan pembalut rantai atau ujian ketuk tukul untuk mengesan kakisan dinding berongga dalam tiang keluli), keutuhan bolt dan asas, keadaan penutup lubang tangan dan pengedap, sebarang tanda herotan kesan kenderaan, dan keadaan lengan pemasangan luminair. Tiang yang menunjukkan lebih daripada 10 peratus kehilangan kawasan keratan rentas di zon asas kritikal harus dijadualkan untuk penggantian tanpa mengira penampilan visual di atas tanah.

Berapa Tinggi Lampu Jalan dan Berapa Tinggi Tiang Lampu: Piawaian Ketinggian mengikut Aplikasi

Ketinggian a Tiang Lampu Jalan or Lampu Jalan Luar pemasangan adalah salah satu pembolehubah reka bentuk utama dalam mana-mana projek lampu jalan, kerana ia secara langsung menentukan kawasan yang diterangi setiap tiang, keseragaman pencahayaan merentasi permukaan jalan, output bercahaya yang diperlukan luminair, dan beban struktur pada tiang dari angin dan berat luminair. Tiada jawapan tunggal mengenai ketinggian lampu jalan kerana ketinggian optimum bergantung pada klasifikasi jalan, tahap pencahayaan yang diperlukan, jarak tiang yang digunakan, dan jenis pengagihan luminair yang digunakan.

Ketinggian Standard untuk Tiang Lampu Jalan mengikut Klasifikasi Jalan dan Tapak

Bagaimana Ketinggian Tiang Mempengaruhi Prestasi Pencahayaan

Hubungan antara ketinggian Tiang Lampu Jalan dan pencahayaan pada permukaan jalan mengikut undang-undang pencahayaan kuasa dua songsang: menggandakan ketinggian pelekap mengurangkan pencahayaan terus di bawah tiang kepada satu perempat daripada nilai sebelumnya, tetapi meningkatkan kawasan yang diterangi pada tahap lux tertentu. Hubungan ini bermakna tiang yang lebih tinggi dengan luminair keluaran yang lebih tinggi boleh mencapai pencahayaan purata yang sama pada permukaan jalan dengan jarak tiang yang lebih luas, mengurangkan jumlah bilangan tiang yang diperlukan untuk panjang jalan tertentu. Untuk jalan pengumpul tipikal yang direka untuk pencahayaan purata 20 lux, tiang 10 meter dengan luminair LED 10,000 lumen pada jarak 35 meter mencapai prestasi yang setanding dengan tiang 8 meter dengan luminair 6,000 lumen pada jarak 25 meter, dengan pilihan yang lebih tinggi memerlukan lebih kurang tiang sivil dan oleh itu peratusan tiang sivil lebih rendah. kos luminair.

Pertimbangan Ketinggian Kutub Suria

Tiang Suria untuk sistem lampu jalan suria kendiri menambah pertimbangan reka bentuk ketinggian melebihi pengiraan fotometrik standard: panel fotovoltaik di bahagian atas tiang tidak boleh dilorek oleh tiang bersebelahan, pokok, bangunan atau halangan lain pada waktu penjanaan tenaga suria paling produktif (biasanya 9 pagi hingga 3 petang). Untuk pemasangan Kutub Suria di sepanjang jalan di mana panel menghadap ke selatan (di hemisfera utara) atau utara (di hemisfera selatan), jarak kutub minimum untuk mengelakkan teduhan panel antara kutub bergantung pada ketinggian kutub dan sudut kecondongan panel solar. Peraturan am ialah jarak yang jelas antara tiang hendaklah sekurang-kurangnya 3 kali ganda ketinggian gabungan tiang dan unjuran menegak panel senget untuk mengelakkan teduhan semasa keadaan sudut matahari rendah pada musim sejuk.

Bagaimana Lampu Jalan Berfungsi: Daripada Sumber Kuasa ke Permukaan Jalan Bercahaya

Memahami cara lampu jalan berfungsi pada peringkat sistem, meliputi penghantaran kuasa, mekanisme kawalan, teknologi sumber cahaya dan pengedaran optik, adalah asas pengetahuan untuk menentukan, memasang dan menyelenggara Lampu Jalan Luar dengan berkesan. Sistem lampu jalan moden, sama ada unit LED berkuasa grid pada Tiang Lampu Jalan konvensional atau sistem LED berkuasa solar pada Tiang Suria, berkongsi seni bina fungsi input kuasa, litar kawalan, pemandu dan sumber cahaya yang sama, yang berbeza terutamanya dalam cara kuasa dihantar ke peringkat pemandu.

Sistem Penyampaian Kuasa

Lampu Jalan Luaran berkuasa grid menerima arus ulang alik (biasanya 220 hingga 240 volt pada 50 Hz di kebanyakan dunia, atau 110 hingga 120 volt pada 60 Hz di Amerika Utara) melalui litar kabel bawah tanah yang disambungkan ke pencawang pengedaran atau titik bekalan tempatan. Litar kabel biasanya 3 fasa untuk rangkaian besar, dengan tiang individu disambungkan satu fasa dari kabel pengedaran, membolehkan beban diseimbangkan merentas tiga fasa. Laluan kabel mengikut garisan tiang dan biasanya tertimbus pada kedalaman minimum 450 hingga 600 mm di bawah permukaan jalan atau laluan pejalan kaki dalam konduit atau spesifikasi kabel pengebumian terus yang diluluskan untuk kegunaan bawah tanah luar.

Kutub Suria menerima kuasa mereka daripada panel fotovoltaik yang dipasang di bahagian atas tiang, yang menjana arus terus (DC) berkadar dengan sinaran suria kejadian. Output DC ini disalurkan kepada pengawal cas yang mengawal pengecasan bateri untuk mengelakkan pengecasan berlebihan dan melindungi bateri daripada nyahcas dalam. Bateri menyimpan tenaga suria siang hari dan membekalkannya kepada pemacu luminair LED semasa tempoh operasi malam. Sistem Kutub Suria yang direka dengan baik dengan saiz panel yang sesuai, kapasiti bateri dan watt LED boleh memberikan pencahayaan yang boleh dipercayai melalui 3 hingga 5 malam berturut-turut tanpa input solar, menjadikannya berkesan di lokasi yang mengalami tempoh mendung berpanjangan yang bercirikan iklim maritim dan sederhana.

Sistem Kawalan: Cara Lampu Jalan Mengetahui Masa Dihidupkan dan Dimatikan

Kaedah kawalan yang paling biasa untuk Lampu Jalan Luar ialah sel fotosel atau sel fotoelektrik, peranti semikonduktor sensitif cahaya yang dipasang pada atau berhampiran luminair yang mengukur keamatan cahaya ambien. Fotosel mengaktifkan litar lampu apabila cahaya ambien jatuh di bawah kira-kira 35 lux (bersamaan dengan keadaan senja dalam) dan menyahaktifkannya apabila cahaya ambien meningkat melebihi 70 lux (untuk mengelakkan ayunan yang disebabkan oleh awan yang menghalang sebahagian matahari). Photocell ialah kaedah kawalan yang mudah, boleh dipercayai dan kos rendah yang tidak memerlukan pengaturcaraan atau sambungan rangkaian dan beroperasi secara autonomi selagi ia mempunyai kuasa. Photocells mempunyai hayat perkhidmatan berkadar 10 hingga 15 tahun dan harus diganti apabila ia mencapai umur ini walaupun nampaknya masih berfungsi, kerana fotosel terdegradasi yang bertukar pada tahap cahaya yang tidak betul menyebabkan sama ada elektrik terbuang (meninggalkan lampu menyala tanpa perlu pada waktu siang) atau mengurangkan waktu pencahayaan (mematikan lampu sebelum kegelapan penuh).

Jam masa astronomi digunakan sama ada sebagai kaedah kawalan utama atau sebagai sandaran kepada fotosel, mengira waktu matahari terbenam dan matahari terbit yang tepat untuk lokasi geografi yang dipasang daripada koordinat dan tarikh yang diprogramkan, dan menukar litar lampu jalan pada masa yang dikira ini tanpa mengira keadaan cahaya ambien sebenar. Kawalan pintar moden untuk Lampu Jalan Luar pergi lebih jauh, menggunakan komunikasi rangkaian (protokol DALI 2, Zhaga, Zigbee, atau LoRa) untuk membenarkan pemantauan dan pemalapan luminair individu daripada platform pengurusan pusat, membolehkan penjimatan tenaga sebanyak 30 hingga 50 peratus melalui pemalapan adaptif litar semasa trafik rendah dalam tempoh semalaman.

Pemacu LED dan Sumber Cahaya dalam Lampu Jalan Moden

Lampu Jalan Luar Moden menggunakan sumber cahaya LED yang dipacu oleh litar pemacu arus berterusan elektronik. Pemacu menukar voltan bekalan (sesalur AC untuk unit berkuasa grid, bateri DC untuk sistem Kutub Suria) kepada arus terkawal khusus yang diperlukan oleh tatasusunan LED, mengekalkan pemalar arus ini tanpa mengira variasi voltan bekalan dan perubahan voltan hadapan LED dengan suhu. Pemacu arus malar ialah komponen kritikal untuk hayat perkhidmatan LED: Tatasusunan LED yang dipacu pada arus malar dengan riak rendah mengalami tekanan terma dan elektrik yang jauh lebih rendah daripada LED setara yang didorong oleh litar yang lebih ringkas dengan arus riak yang tinggi, dan kualiti pemandu lazimnya merupakan penentu utama hayat perkhidmatan medan luminair LED.

Luminair jalanan LED moden yang dinilai pada 130 hingga 200 lumen per watt mewakili penjimatan tenaga sebanyak 40 hingga 65 peratus berbanding luminair natrium tekanan tinggi (HPS) yang digantikannya, dan hayat perkhidmatan terkadarnya 50,000 hingga 100,000 jam kepada L70 (titik di mana output susut nilai secara mendadak kepada 70 peratus kepada nilai awal lampu HPS) adalah lebih lama daripada 3 hingga 6 peratus HPS. mengurangkan kekerapan penyelenggaraan dan kos keseluruhan Tiang Lampu Jalan dan sistem luminair sepanjang tempoh operasinya.

Pemasangan Lampu Jalan Suria: Panduan Lengkap Langkah demi Langkah

Pemasangan lampu jalan suria pada Kutub Suria ialah proses teknikal yang berbeza daripada pemasangan lampu jalan berkuasa grid konvensional, yang melibatkan pertimbangan tambahan untuk orientasi panel, pemasangan bateri, persediaan pengawal cas dan pentauliahan sistem yang khusus untuk seni bina kuasa suria luar grid. Proses pemasangan sistematik yang disiapkan oleh kakitangan terlatih menghasilkan sistem yang akan beroperasi dengan pasti selama 8 hingga 12 tahun sebelum penggantian komponen utama diperlukan; pemasangan yang tidak dilaksanakan dengan baik boleh mengakibatkan kegagalan bateri pramatang, pengecasan yang tidak mencukupi, atau ralat pentauliahan yang sukar untuk didiagnosis dan diperbetulkan selepas tiang didirikan.

Penilaian Tapak Pra Pemasangan

Sebelum sebarang kerja asas bermula, setiap lokasi Kutub Suria yang dicadangkan mesti dinilai untuk akses solar untuk mengesahkan bahawa panel akan menerima cahaya matahari yang tidak terhalang yang mencukupi sepanjang tahun. Penilaian tapak hendaklah menilai:

• Analisis teduhan: Mana-mana objek (bangunan, pokok, papan iklan, tiang bersebelahan) dalam lengkok 30 darjah di atas ufuk ke arah yang akan dihadapi oleh panel hendaklah ditinjau dan laluan bayangnya dikira untuk sudut matahari solstis musim sejuk, yang mewakili keadaan teduhan kes terburuk. Malah teduhan separa sebahagian kecil panel fotovoltaik boleh mengurangkan jumlah output sistem sebanyak 50 hingga 80 peratus dalam konfigurasi panel bersambung bersiri disebabkan oleh kesan penutup bayang pada arus rentetan.
• Penyiasatan tanah: Sahkan kapasiti galas tanah dan keadaan tanah di lokasi tiang yang dicadangkan untuk menentukan kedalaman dan diameter asas yang diperlukan. Tanah lembut atau berair mungkin memerlukan asas yang lebih besar atau pemasangan cerucuk terdorong untuk mencapai ketetapan asas tiang yang mencukupi untuk beban angin yang dijangkakan pada gabungan tiang dan panel.
• Data angin tempatan: Kenal pasti kelajuan angin reka bentuk untuk lokasi pemasangan daripada piawaian pemuatan angin nasional yang berkenaan. Tiang Suria membawa kawasan angin berkesan yang lebih besar daripada Tiang Lampu Jalan konvensional kerana panel fotovoltaik membentangkan permukaan rata yang ketara kepada angin, menghasilkan momen terbalik yang besar pada dasar tiang yang mesti diambil kira dalam reka bentuk struktur asas dan tiang.

Penyediaan Asas dan Pemasangan Tiang

1. Gali lubang asas. Biasanya diameter 400 hingga 600 mm dan dalam 1,000 hingga 1,500 mm untuk Tiang Solar standard dengan ketinggian 5 hingga 8 meter, dinaikkan secara berkadar untuk tiang yang lebih tinggi. Pangkal lubang hendaklah dalam tanah yang kukuh dan tidak terganggu; jika isi atau bahan lembut ditemui pada kedalaman yang diperlukan, panjangkan lubang sehingga tanah yang kukuh dicapai.
2. Pasang kumpulan bolt anchor dan konduit. Letakkan sangkar bolt anchor pada ketinggian dan orientasi yang betul untuk diameter bulatan bolt dan corak bolt tiang. Tuangkan lapisan pembuta konkrit 100 mm di dasar penggalian, tetapkan sangkar bolt pada ketinggian yang betul di atas gred siap (biasanya benang 50 hingga 80 mm terdedah di atas paras plat asas), dan pasang mana-mana konduit atau lengan masuk kabel yang diperlukan untuk kabel sambungan bateri dari tiang ke kotak bateri jika bateri dipasang di tanah dan bukannya dipasang pada tiang.
3. Tuangkan asas konkrit. Gunakan konkrit sekurang-kurangnya kekuatan C25 (25 MPa) untuk penuangan asas, pastikan konkrit diletakkan tanpa lompang di sekeliling sangkar bolt anchor dan dipadatkan dengan secukupnya. Benarkan konkrit mengeras selama sekurang-kurangnya 48 jam (sebaik-baiknya 72 jam) sebelum memasang tiang untuk mengelak daripada mengganggu kedudukan bolt penambat sebelum konkrit mencapai kekuatan yang mencukupi.
4. Tegakkan tiang. Menggunakan kren mudah alih, pengendali teleskop atau manual Sistem angkat rangka yang sesuai untuk berat tiang, turunkan plat tapak tiang ke kumpulan bolt penambat dan pasang nat perata dan nat kunci dalam urutan yang betul untuk mencapai tiang paip. Periksa tiang untuk paip menggunakan aras semangat pada dua muka berserenjang dan laraskan nat perataan sebelum mengetatkan akhir. Orientasi pendakap pemasangan panel mesti ditetapkan kepada galas kompas yang betul (menghadap ke selatan benar di hemisfera utara) semasa pendirian tiang sebelum nat diketatkan sepenuhnya.
5. Pasang panel solar pada sudut kecondongan yang betul. Pasangkan panel fotovoltaik pada pendakap pelekap panel pada sudut kecondongan yang dikira untuk latitud pemasangan. Tetapkan sudut menggunakan tolok sudut atau inklinometer untuk mengesahkan muka panel berada pada kecondongan yang ditentukan dari mendatar sebelum mengetatkan sepenuhnya semua pengikat pemasangan panel.
6. Pasang bateri dan pengawal cas. Lekapkan kotak bateri (sama ada tiang dipasang pada ketinggian pertengahan atau dipasang di tanah bersebelahan dengan tapak tiang) dalam kedudukan yang ditentukan. Sambungkan pengawal cas ke terminal positif dan negatif panel, terminal positif dan negatif bateri, dan terminal positif dan negatif beban (pemacu luminair LED) dalam urutan yang dinyatakan dalam manual pemasangan pengawal cas. Urutan sambungan yang salah pada beberapa reka bentuk pengawal cas boleh merosakkan pengawal tanpa boleh diperbaiki.
7. Komisen dan uji sistem. Dengan panel disambungkan dan siang hari tersedia, sahkan bahawa penunjuk pengecasan bateri pengawal cas menunjukkan pengecasan aktif. Cetuskan penderia senja secara manual (dengan menutup panel buat sementara waktu) dan sahkan bahawa luminair LED diaktifkan pada kecerahan yang diprogramkan dan tetapan pengawal (tepat pada masanya, profil pemalapan dan sebarang fungsi penderia gerakan) diprogramkan dengan betul untuk keperluan tapak.

Sudut Kecondongan Panel Suria dan Sudut Optimum untuk Panel Suria: Panduan Teknikal Definitif

Sudut kecondongan bagi panel solar on Kutub Suria ialah sudut antara muka panel fotovoltaik dan satah mendatar, diukur dalam darjah. Ia adalah salah satu parameter pemasangan yang paling penting dari segi teknikal untuk mana-mana sistem tenaga suria kerana ia secara langsung menentukan berapa banyak sinaran suria yang muka panel terima sepanjang tahun, yang seterusnya menentukan output tenaga harian dan tahunan panel dan oleh itu kecukupan sistem suria untuk beban yang dimaksudkan. Memahami kedua-dua prinsip umum sudut optimum untuk panel solar dan rasional pelarasan khusus untuk keutamaan bermusim yang berbeza adalah penting untuk menentukan dan menjalankan sistem Kutub Suria dengan betul.

Peraturan Latitud: Asas Pemilihan Sudut Kecondongan Panel Suria

Prinsip asas yang mengawal sudut optimum untuk panel solar ialah muka panel hendaklah diorientasikan berserenjang dengan min vektor sinaran suria untuk lokasi dan musim yang menarik. Memandangkan laluan jelas matahari di langit berubah mengikut musim (lebih tinggi pada musim panas, lebih rendah pada musim sejuk), sudut di mana panel tetap condong terbaik memintas sinaran ini juga berubah mengikut musim. Untuk objektif pengeluaran tenaga seimbang sepanjang tahun, sudut kecondongan optimum untuk panel tetap di hemisfera utara adalah lebih kurang sama dengan latitud geografi pemasangan, dan panel harus menghadap ke selatan. Untuk pemasangan di hemisfera selatan, sudut optimum yang setara juga lebih kurang sama dengan latitud geografi, tetapi panel menghadap ke utara sebenar.

Sebagai panduan praktikal: lampu jalan suria di Bangkok, Thailand (latitud kira-kira 14 darjah utara) harus mempunyai panelnya condong pada 14 darjah dari mendatar menghadap ke selatan; sistem di Madrid, Sepanyol (latitud kira-kira 40 darjah utara) hendaklah ditetapkan pada 40 darjah; dan sistem di Oslo, Norway (latitud kira-kira 60 darjah utara) harus dicondongkan pada 60 darjah. Setiap tetapan ini memberikan purata hasil tenaga sepanjang tahun terbaik untuk lokasi masing-masing, biasanya menghasilkan output tenaga tahunan dalam 5 peratus daripada maksimum teori yang boleh dicapai dengan sistem pengesan matahari dua paksi.

Melaraskan Sudut Kecondongan untuk Keutamaan Bermusim

Sudut kecondongan bagi solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Latitud tolak 10 hingga 15 darjah (condong lebih cetek): Meningkatkan pengeluaran tenaga musim panas dengan mengorbankan pengeluaran musim sejuk. Tetapan ini sesuai untuk Kutub Suria di kawasan tropika dan subtropika di mana musim ribut petir musim panas mewujudkan tempoh mendung yang memerlukan kecekapan panel maksimum semasa hari musim panas yang lebih panjang, dan di mana malam musim sejuk cukup singkat sehingga sistem suria mempunyai masa yang mencukupi untuk mengecas semula walaupun dengan sinaran musim sejuk yang berkurangan.
• Latitud tambah 10 hingga 15 darjah (condong lebih curam): Meningkatkan pengeluaran tenaga musim sejuk dengan mengorbankan pengeluaran musim panas. Tetapan ini ialah spesifikasi yang betul untuk Kutub Suria di lokasi sederhana dan latitud tinggi (melebihi 35 darjah latitud) di mana malam musim sejuk adalah panjang, sinaran suria rendah pada bulan-bulan musim sejuk, dan risiko bateri gagal mengekalkan cas yang mencukupi semasa tempoh mendung musim sejuk yang panjang adalah kekangan reka bentuk utama. Pemasangan Kutub Suria di United Kingdom pada latitud 51 darjah utara, sebagai contoh, biasanya akan menentukan sudut kecondongan panel 60 hingga 65 darjah dan bukannya latitud sepadan dengan 51 darjah, kerana peningkatan 10 hingga 14 darjah dalam sudut musim sejuk menangkap lebih banyak tenaga semasa tempoh kritikal November hingga Februari apabila sumber suria paling lemah dan pencahayaan malam yang paling tinggi).
• Sudut latitud (condongan seimbang): Tetapan yang betul untuk kebanyakan aplikasi Kutub Suria latitud pertengahan yang tiada keutamaan bermusim tertentu digunakan, memberikan purata pengeluaran tenaga terbaik sepanjang tahun dengan prestasi yang konsisten merentas semua musim.

Pertimbangan Pembersihan Diri dan Kesan Kecondongan pada Kekotoran Panel

Faedah praktikal sudut kecondongan panel yang lebih curam pada Kutub Suria dalam persekitaran yang berdebu, gersang atau tercemar ialah pembersihan diri yang lebih baik semasa kejadian hujan. Panel yang dicondongkan pada 30 darjah atau lebih menumpahkan air hujan pada halaju yang mencukupi untuk membawa habuk dan serpihan terkumpul keluar dari muka panel, manakala panel yang dicondongkan pada kurang daripada 15 darjah cenderung untuk mengekalkan air dalam tegangan permukaan dan membenarkan serpihan mendap apabila air menyejat, membentuk kerak tanah nipis yang terkumpul merentasi permukaan panel dan boleh mengurangkan pengeluaran air sebanyak 5 peratus. Untuk pemasangan Kutub Suria di kawasan separa gersang dengan hujan yang jarang berlaku, menyatakan sudut kecondongan ke arah hujung atas julat optimum (lattitud ditambah 10 hingga 15 darjah) memberikan manfaat pembersihan diri tidak langsung sebagai tambahan kepada kelebihan pengoptimuman tenaga musim sejuk.

Memilih Tiang Lampu Jalan, Lampu Jalan Luaran dan Tiang Suria untuk Projek Berbeza

Pemilihan akhir jenis Tiang Lampu Jalan, spesifikasi Lampu Jalan Luar dan konfigurasi Tiang Suria untuk mana-mana projek melibatkan pengimbangan prestasi, kos, hayat perkhidmatan dan pertimbangan pemasangan praktikal khusus untuk tapak dan aplikasi. Panduan pemilihan berikut merangkumi jenis projek yang paling biasa ditemui dalam pencahayaan luar perbandaran, komersial dan kediaman.

Bila Memilih Tiang Suria Daripada Tiang Lampu Jalan Berkuasa Grid

Tiang Suria ialah spesifikasi pilihan berbanding Tiang Lampu Jalan berkuasa grid dalam keadaan berikut:

• Lokasi tanpa akses grid atau dengan kos sambungan grid yang tinggi: Jalan luar bandar, laluan komuniti terpencil, laluan akses pertanian dan mana-mana lokasi di mana titik sambungan grid terdekat adalah lebih daripada 30 hingga 50 meter dari pemasangan lampu harus lalai kepada Kutub Suria melainkan keadaan tapak (teduhan melampau, latitud sangat tinggi) menghalang pengumpulan tenaga suria yang mencukupi. Sambungan grid pada $50 hingga $200 bagi setiap meter kos parit kabel dan pemasangan menjadikan Solar Poles unggul dari segi ekonomi dalam kebanyakan situasi luar grid walaupun pada kos pendahuluan dan tiang yang lebih tinggi.
• Projek dengan keperluan penggunaan pantas: Kutub Suria can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Lokasi sensitif alam sekitar: Rizab alam semula jadi, taman, tapak warisan dan lokasi di mana parit kabel elektrik akan merosakkan akar pokok, mendapan arkeologi atau ciri alam sekitar adalah calon semula jadi untuk Kutub Suria yang memerlukan hanya satu asas tiang tanpa sambungan kabel antara tiang.

Keperluan Spesifikasi Struktur untuk Ketinggian Tiang Berbeza

Spesifikasi struktur Tiang Lampu Jalan meningkat dengan ketara dengan ketinggian, kerana momen terbalik pada dasar tiang (iaitu asas dan keratan rentas tiang mesti ditentang) meningkat dengan kedua-dua segi empat sama ketinggian (untuk beban angin pada tiang itu sendiri) dan secara linear dengan ketinggian (untuk beban angin pada luminair dan, untuk Tiang Suria, panel fotovoltaik). Tiang Lampu Jalan keluli 12 meter dalam zon angin reka bentuk 120 km/j mesti menahan momen terbalik asas kira-kira 4 kali lebih besar daripada tiang 6 meter yang setara dengan spesifikasi keratan rentas dan luminair yang sama, yang memerlukan sama ada diameter tiang yang lebih besar, ketebalan dinding yang lebih berat atau asas yang lebih dalam, yang kesemuanya meningkatkan kos pemasangan dengan ketara. Peningkatan kos struktur dengan ketinggian ini adalah salah satu sebab bahawa pengoptimuman reka bentuk fotometrik (memilih ketinggian tiang minimum yang mencukupi untuk standard pencahayaan yang diperlukan dan bukannya mengingkari tiang tertinggi yang tersedia) adalah penting untuk pengurusan kos projek dalam perolehan Tiang Lampu Jalan.

Amalan Terbaik Penyelenggaraan untuk Tiang Lampu Jalan dan Tiang Suria

Program penyelenggaraan proaktif untuk Tiang Lampu Jalan, Lampu Jalan Luar dan Tiang Suria dengan ketara memanjangkan hayat perkhidmatan yang berkesan bagi semua komponen sistem dan menghalang kemerosotan yang dipercepatkan yang membawa kepada penggantian awal yang tidak dirancang. Keutamaan penyelenggaraan berikut digunakan pada semua jenis tiang dan luminair:

• Pemeriksaan visual tahunan: Berjalan di rangkaian tiang penuh setiap tahun untuk mengenal pasti dan merekod sebarang tiang yang menunjukkan kerosakan yang boleh dilihat daripada kesan kenderaan, kakisan tapak, ubah bentuk lengan luminair atau vandalisme yang memerlukan perhatian segera. Ambil gambar semua kecacatan untuk rekod penyelenggaraan dan utamakan pembaikan mengikut tahap risiko keselamatan.
• Pembersihan panel solar pada Tiang Suria: Dalam persekitaran yang mempunyai habuk atmosfera yang ketara, debunga atau pencemaran, bersihkan panel fotovoltaik sekurang-kurangnya dua kali setahun dengan air bersih dan penyapu lembut untuk mengekalkan kecekapan pengumpulan tenaga. Malah lapisan nipis habuk mengurangkan penghantaran panel sebanyak 5 peratus boleh diterjemahkan kepada pengurangan berkadar dalam cas bateri dan jam pencahayaan yang tersedia setiap malam.
• Ujian kapasiti bateri untuk Kutub Suria: Bateri litium besi fosfat di Solar Poles harus mempunyai kapasitinya disahkan setiap tahun selepas tahun ketiga perkhidmatan untuk mengenal pasti mana-mana bateri yang telah kehilangan lebih daripada 20 peratus kapasiti undiannya dan mungkin menghampiri ambang bekalan waktu malam yang tidak mencukupi dalam keadaan musim sejuk.
• Penilaian fotometri luminaire: Selepas 5 tahun operasi LED, bandingkan nilai pencahayaan tanah yang diukur dengan sasaran reka bentuk untuk menentukan sama ada susut nilai keluaran luminair memerlukan pelarasan jadual pemalapan atau penggantian luminair awal untuk mengekalkan pematuhan piawaian pencahayaan yang berkenaan untuk jalan atau ruang yang disediakan.

Rujukan

Persatuan Kejuruteraan Penerang (2014). ANSI/IES RP 8 14: Pencahayaan Jalan Raya. IES, New York.

Persatuan Kebangsaan Pengilang Logam Seni Bina (2015). ANSI/NAAMM MH 26: Spesifikasi Panduan untuk Reka Bentuk Tiang Bendera Logam dan Piawaian Pencahayaan. NAAMM, Chicago, IL.

Duffie, J. A., dan Beckman, W. A. ​​(2013). Kejuruteraan Suria Proses Terma, edisi ke-4. Wiley, Hoboken, NJ. (Sudut panel solar optimum dan pengiraan kecondongan bermusim.)

Agensi Tenaga Antarabangsa (2020). Tinjauan Tenaga Dunia 2020: Teknologi PV Solar. IEA, Paris.

ASTM International (2017). ASTM A123/A123M: Spesifikasi Standard untuk Salutan Zink (Hot Dip Galvanized) pada Produk Besi dan Keluli. ASTM, West Conshohocken, PA.

Luque, A., dan Hegedus, S. (Eds.) (2011). Buku Panduan Sains dan Kejuruteraan Fotovoltaik, edisi ke-2. Wiley, Chichester, UK.

Suruhanjaya Antarabangsa de l'Eclairage (2010). CIE 115: Pencahayaan Jalan untuk Trafik Motor dan Pejalan Kaki. CIE, Vienna.

Standard Australia (2016). AS/NZS 1158: Pencahayaan untuk Jalan Raya dan Ruang Awam. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M., and Louche, A. (2007). Metodologi untuk saiz optimum sistem PV/angin hibrid autonomi. Dasar Tenaga, 35(11), 5708–5718.

Jabatan Tenaga A.S. (2022). Pejabat Teknologi Tenaga Suria: Prestasi Sistem Fotovolta Suria. DOE, Washington, DC.

Pencahayaan luaran berkuasa suria dan penyelesaian kuasa luar grid telah berkembang jauh melangkaui lampu pancang taman asas semua-dalam-satu. Tiga kategori produk yang semakin dinyatakan mewakili evolusi ini: kutub solar yang dipisahkan, kutub solar silinder dan panel solar fleksibel. Masing-masing menyelesaikan masalah yang berbeza dalam pengumpulan tenaga suria luar dan reka bentuk pencahayaan, dan memilih yang betul bergantung pada sama ada keutamaan anda ialah pencahayaan aras jalan lumen tinggi, estetika bandar yang padat atau keupayaan untuk menyesuaikan koleksi suria kepada permukaan yang tidak sekata atau melengkung. Panduan ini merangkumi cara setiap produk dibina, di mana ia berprestasi terbaik, spesifikasi yang perlu dinilai dan cara ketiga-tiga teknologi ini boleh digabungkan atau digunakan secara bebas untuk memenuhi keperluan tenaga suria dan pencahayaan dunia sebenar.

Tiang Suria Terpisah: Pencahayaan Jalan Suria Berprestasi Tinggi

A kutub solar yang dipisahkan sistem meletakkan panel solar dan sumber cahaya pada struktur pelekap yang berasingan secara fizikal, disambungkan dengan pendawaian dan bukannya disepadukan ke dalam satu unit. Pemasangan panel solar dipasang pada tiang atau pendakap khususnya sendiri, dioptimumkan untuk pendedahan matahari maksimum, manakala tiang lampu membawa pemasangan luminair yang dioptimumkan untuk sudut pencahayaan dan pengedaran. Pemisahan ini menyelesaikan salah satu batasan asas lampu jalan suria bersepadu: pertukaran antara orientasi panel untuk penuaian solar maksimum dan orientasi luminair untuk pengedaran cahaya yang optimum.

Mengapa Pemisahan Penting untuk Penuaian Suria dan Output Cahaya

Dalam lampu jalan suria bersepadu, panel dan kepala lampu dipasang relatif antara satu sama lain. Jika tapak pemasangan memerlukan luminair menghadap arah tertentu untuk pencahayaan jalan, panel mungkin tidak bersudut optimum ke arah matahari. Di latitud yang lebih tinggi di mana matahari menjejak pada sudut ketinggian yang lebih rendah, kompromi ini boleh mengurangkan pengumpulan suria dengan 15 hingga 30% berbanding dengan panel yang dipasang pada sudut kecondongan optimum . Tiang solar yang dipisahkan menghapuskan kompromi ini sepenuhnya. Panel boleh dicondongkan dan diorientasikan secara bebas daripada luminair, memaksimumkan penuaian tenaga manakala luminair menghadap tepat ke tempat pencahayaan yang diperlukan.

Faedah praktikal boleh diukur dalam output sistem. Sistem tiang suria yang diasingkan yang dinilai pada output panel 200W boleh mengekalkan luminair LED 100W untuk tempoh operasi malam yang jauh lebih lama berbanding sistem bersepadu yang setara di mana orientasi panel dikekang, kerana panel secara konsisten mengumpul lebih banyak tenaga setiap hari. Di kawasan yang mempunyai kurang daripada 4 jam matahari puncak setiap hari, perbezaan antara orientasi panel yang dioptimumkan dan suboptimum ini boleh menentukan sama ada sistem menyediakan pencahayaan yang mencukupi sepanjang musim sejuk atau memerlukan tambahan grid.

Reka Bentuk Struktur Tiang Suria Terpisah

Sistem kutub solar yang dipisahkan biasanya terdiri daripada komponen berikut yang berfungsi bersama:

• Tiang panel solar atau kurungan : Struktur pelekap khusus, biasanya keluli atau aluminium, yang menyokong satu atau lebih panel solar pada sudut kecondongan optimum dan orientasi kompas untuk tapak pemasangan. Mungkin tiang kendiri atau kurungan lengan sisi yang dipasang pada struktur sedia ada.
• Tiang lampu : Tiang keluli tergalvani atau aluminium yang berasingan membawa luminair LED pada ketinggian pelekap yang sesuai. Ketinggian tiang untuk aplikasi lampu jalan biasanya berkisar antara 6 hingga 12 meter , dengan sambungan lengan meletakkan luminair di atas jalan raya atau laluan yang diterangi.
• Kabinet bateri : Kepungan kalis cuaca di dasar salah satu tiang yang menempatkan bank bateri litium-ion atau litium iron fosfat (LFP), pengawal cas dan sambungan pendawaian. Sistem yang diasingkan biasanya menggunakan bank bateri yang lebih besar daripada unit bersepadu kerana ia direka untuk tempoh operasi yang lebih lama dan output kuasa yang lebih tinggi.
• Pengawal caj : Pengawal cas MPPT (penjejakan titik kuasa maksimum) bersaiz sepadan dengan tatasusunan panel dan bank bateri. Ekstrak pengawal MPPT sehingga 30% lebih tenaga daripada panel solar di bawah keadaan penyinaran berubah-ubah berbanding dengan pengawal PWM (modulasi lebar nadi), menjadikannya spesifikasi standard untuk sistem kutub solar yang dipisahkan di mana kecekapan tenaga adalah kritikal.
• Lampu LED : Modul lampu jalan atau kawasan LED berkecekapan tinggi dengan reka bentuk optik dipadankan dengan ketinggian pelekap dan lebar kawasan yang akan diterangi. Penarafan kecekapan biasa untuk luminair LED berkualiti yang digunakan dalam sistem suria yang diasingkan ialah 150 hingga 180 lumen per watt , membenarkan output lumen tinggi dengan daya tarikan yang sederhana.

Aplikasi Paling Sesuai dengan Sistem Kutub Suria Terpisah

• Pencahayaan jalan luar bandar dan lebuh raya di mana sambungan grid tidak praktikal atau sangat mahal
• Tempat letak kereta dan perimeter kemudahan komersial yang memerlukan output lumen tinggi dan waktu operasi yang panjang
• Kemudahan sukan, taman komuniti dan kawasan rekreasi di lokasi luar grid atau separa grid
• Pencahayaan keselamatan tapak industri di mana orientasi panel boleh dioptimumkan sepenuhnya bebas daripada penempatan luminair
• Pemasangan di latitud yang lebih tinggi (melebihi 40 darjah utara atau selatan) di mana pengoptimuman kecondongan panel mempunyai kesan terbesar pada pengumpulan tenaga musim sejuk

Spesifikasi Utama untuk Dinilai untuk Kutub Suria Terpisah

Apabila menentukan sistem kutub suria yang dipisahkan, parameter berikut menentukan sama ada sistem akan memberikan pencahayaan yang mencukupi sepanjang tahun di lokasi tertentu:

• Watt panel berbanding dengan watt luminair : Peraturan am ialah watt panel hendaklah sekurang-kurangnya 3 hingga 4 kali ganda watt luminair apabila sistem dijangka beroperasi selama 10 hingga 12 jam setiap malam di lokasi dengan 4 hingga 5 waktu matahari puncak setiap hari. Nisbah panel kepada lampu yang lebih tinggi memberikan lebih autonomi semasa tempoh mendung.
• Kapasiti bateri dalam watt-jam : Kapasiti bateri hendaklah menyediakan sekurang-kurangnya 3 hingga 5 hari operasi autonomi pada jadual pencahayaan berkadar tanpa input solar, untuk mengambil kira tempoh mendung berpanjangan dalam iklim lokasi projek.
• Penarafan beban angin struktur pemasangan panel : Tiang panel yang dipisahkan memberikan permukaan beban angin yang lebih besar daripada unit bersepadu. Reka bentuk struktur mesti mengambil kira keperluan kelajuan angin tempatan, biasanya hingga 10 minit purata kelajuan angin 40 hingga 60 meter sesaat di lokasi terdedah.

Kutub Suria Silinder: Pencahayaan Suria Bersepadu dengan Bentuk Seni Bina

A tiang solar silinder menyepadukan panel solar, bateri, pengawal cas dan luminair dalam struktur tiang silinder tunggal. Tidak seperti lampu jalan suria bersepadu konvensional di mana panel rata terletak di atas tiang standard, tiang suria silinder membalut permukaan pengumpulan tenaga di sekeliling atau di dalam tiang itu sendiri, menghasilkan produk seni bina yang koheren secara visual yang sesuai dengan plaza bandar, presint pejalan kaki, taman dan persekitaran luar yang mementingkan reka bentuk.

Bagaimana Kutub Suria Silinder Menjana Tenaga

Kaedah pengumpulan tenaga dalam tiang solar silinder menggunakan sama ada bahan fotovoltaik fleksibel yang dibalut di sekeliling permukaan tiang silinder atau satu siri bahagian panel rata atau melengkung yang disusun secara jejari di sekeliling tiang untuk membentuk silinder atau geometri hampir silinder. Kedua-dua pendekatan memberikan kelebihan utama berbanding reka bentuk panel rata tunggal: pengumpulan suria omnidirectional. Oleh kerana bahan panel menghadap berbilang arah kompas secara serentak, tiang mengumpul tenaga suria semasa matahari pagi, tengah hari dan petang tanpa memerlukan orientasi kepada galas kompas tertentu semasa pemasangan.

Ciri koleksi omnidirectional menjadikan tiang suria silinder sangat sesuai untuk lokasi bandar di mana bangunan, pokok dan struktur lain mungkin menaungi panel rata satu orientasi untuk beberapa bahagian sepanjang hari. Dengan menyebarkan permukaan pengumpulan di sekeliling lilitan 360 darjah penuh, jumlah tenaga yang dikumpul setiap hari kekal lebih konsisten merentas orientasi tapak yang berbeza daripada yang setara dengan panel rata. Penyelidikan mengenai konfigurasi fotovoltaik silinder telah menunjukkan kecekapan pengumpulan 85 hingga 92% daripada tenaga panel rata dengan jumlah luas sel yang setara akan dikumpulkan apabila dicondongkan secara optimum , semasa menyampaikan koleksi ini tanpa mengira orientasi kutub berbanding utara-selatan.

Komponen Dalaman dan Integrasi Sistem

Faktor bentuk silinder memerlukan penyepaduan padat semua komponen sistem dalam struktur tiang. Rumah sistem tiang solar silinder biasa:

• Sel bateri litium besi fosfat (LFP). : Disusun dalam format silinder atau prismatik dalam bahagian bawah tiang. Kimia LFP diutamakan untuk aplikasi ini kerana kestabilan habanya, hayat kitaran yang panjang (biasanya 2,000 hingga 3,000 kitaran cas-nyahcas penuh ), dan toleransi suhu tinggi yang boleh berlaku di dalam tiang logam tertutup dalam cahaya matahari langsung.
• Pengawal caj MPPT bersepadu : Papan pengawal padat yang dipasang di dalam tiang menguruskan pengecasan dari permukaan fotovoltaik sekeliling dan mengawal nyahcas ke modul LED.
• Lampu LED at the pole crown : Sumber cahaya di bahagian atas tiang silinder, biasanya modul LED yang menghadap ke bawah atau omnidirectional yang menyediakan pencahayaan laluan dan kawasan. Julat keluaran biasa untuk tiang suria silinder skala pejalan kaki ialah 1,000 hingga 5,000 lumen , sesuai untuk laluan pejalan kaki, plaza dan kawasan berkelajuan rendah.
• Penderia gerakan atau siang hari : Banyak reka bentuk tiang solar silinder menggabungkan penderia gerakan PIR atau penderia cahaya ambien yang melaraskan keluaran luminair berdasarkan penghunian atau masa dalam sehari, memanjangkan autonomi bateri dengan mengurangkan output semasa tempoh trafik rendah.

Reka Bentuk dan Kelebihan Estetik dalam Konteks Bandar

Kelebihan utama tiang suria silinder yang membezakan dalam persekitaran bandar dan komersial ialah koheren visualnya. Lampu jalan solar konvensional dengan panel rata yang dipasang pada sudut pada lengan boleh kelihatan tidak konsisten secara visual dengan persekitaran seni bina dan mungkin dianggap sebagai utilitarian atau sementara. Tiang suria silinder mempamerkan bentuk bersih dan bersatu yang berintegrasi secara semula jadi dengan perabot bandar, lajur pintu masuk dan reka bentuk landskap. Ini menjadikan mereka spesifikasi pilihan untuk:

• Presint pejalan kaki pusat bandar dan persekitaran jalan tinggi di mana standard kualiti visual dinyatakan secara rasmi dalam keadaan perancangan
• Taman awam, persiaran tepi laut dan zon warisan yang mana estetika panel solar konvensional akan bercanggah dengan reka bentuk landskap
• Perkembangan komersial termasuk pusat beli-belah, kawasan hotel dan hartanah resort yang pencahayaan luaran menyumbang kepada identiti jenama
• Laluan kampus pendidikan dan lanskap jalan pembangunan kediaman di mana produk kontemporari tetapi tidak mengganggu adalah sesuai

Had Kutub Suria Silinder Berbanding Sistem Terpisah

Penyepaduan estetik tiang solar silinder datang dengan pertukaran yang wujud dalam kapasiti pengumpulan tenaga mentah. Jumlah kawasan sel fotovoltaik pada tiang silinder dikekang oleh diameter dan ketinggian tiang, dan geometri silinder bermakna mana-mana sel tertentu hanya berada pada output maksimumnya untuk sebahagian daripada hari apabila sudut matahari paling sesuai dengan orientasi sel itu. Dalam amalan, kutub solar silinder paling sesuai untuk aplikasi kuasa rendah hingga sederhana di mana keperluan keluaran lumen adalah sederhana. Untuk aplikasi yang memerlukan lebih daripada 5,000 lumen output berterusan sepanjang malam penuh, sistem kutub solar yang dipisahkan dengan tatasusunan panel khusus yang lebih besar biasanya akan mengatasi kutub silinder dalam penghantaran tenaga tahunan.

Panel Suria Fleksibel: Pengumpulan Tenaga Konformal untuk Permukaan Bukan Rata

A panel solar fleksibel ialah modul fotovoltaik yang dibina di atas substrat yang nipis dan boleh dibengkokkan daripada bingkai kaca dan aluminium yang tegar. Keupayaan untuk membengkok, melengkung dan mematuhi permukaan tidak rata membuka lokasi pemasangan yang tidak dapat dicapai oleh panel silikon kristal tegar, dan berat panel fleksibel yang dikurangkan membolehkan pemasangan pada struktur yang tidak dapat menyokong beban panel konvensional. Panel solar fleksibel ialah teknologi pemboleh untuk permukaan pengumpulan tenaga silinder yang digunakan dalam tiang solar silinder, dan ia juga berfungsi sebagai penyelesaian penjanaan kuasa kendiri dalam aplikasi marin, kenderaan, seni bina dan mudah alih.

Teknologi yang Digunakan dalam Pembuatan Panel Suria Fleksibel

Beberapa teknologi fotovoltaik tersedia dalam bentuk panel yang fleksibel, masing-masing mempunyai ciri prestasi yang berbeza:

• Silikon amorfus filem nipis (a-Si) : Salah satu teknologi PV fleksibel terawal. Didepositkan dalam lapisan nipis pada substrat plastik atau kerajang logam. Kecekapan biasanya 6 hingga 10% , lebih rendah daripada alternatif kristal, tetapi dengan prestasi yang lebih baik di bawah cahaya meresap dan keadaan suhu tinggi. Sesuai untuk aplikasi di mana panel beroperasi dalam teduhan separa atau pada suhu tinggi.
• CIGS (Tembaga Indium Gallium Selenide) : Teknologi filem nipis yang mencapai kecekapan 12 hingga 16% dalam produk panel fleksibel komersial. Kecekapan yang lebih baik daripada silikon amorf dengan prestasi cahaya rendah yang baik. Panel fleksibel CIGS digunakan secara meluas dalam fotovoltaik bersepadu bangunan (BIPV), aplikasi marin, dan pembinaan tiang solar silinder di mana ketumpatan tenaga yang lebih tinggi bagi setiap unit kawasan diperlukan.
• Silikon monokristalin pada substrat fleksibel : Kepingan nipis sel silikon monohabluran berkecekapan tinggi yang diikat pada bahan sokongan yang fleksibel. Mencapai kecekapan 18 hingga 24% , yang tertinggi tersedia dalam format panel fleksibel. Lebih mahal daripada alternatif filem nipis dan dengan jejari lentur yang terhad (biasanya jejari lentur minimum 100 hingga 300 mm bergantung pada ketebalan sel), tetapi memberikan output kuasa terbaik bagi setiap unit luas untuk aplikasi terhad ruang.
• Fotovoltaik organik (OPV) : Teknologi baru muncul menggunakan bahan semikonduktor organik pada substrat ultra nipis dan sangat fleksibel. Kecekapan komersial semasa adalah lebih rendah pada 8 hingga 12% , tetapi fleksibiliti yang melampau, ringan dan potensi untuk pembuatan kos rendah menjadikan panel OPV kehadiran yang semakin meningkat dalam aplikasi solar bersepadu seni bina dan reka bentuk.

Ciri-ciri Fizikal yang Mendayakan Lokasi Pemasangan Baharu

Sifat fizikal panel solar fleksibel yang mentakrifkan yang meluaskan julat aplikasinya melebihi panel tegar ialah:

• Berat badan rendah : Panel solar fleksibel biasanya mempunyai berat antara 1 dan 4 kg setiap meter persegi , berbanding panel kaca tegar konvensional pada 10 hingga 15 kg setiap meter persegi. Kelebihan berat ini membolehkan pemasangan pada dek bot, bumbung kenderaan, awning, struktur fabrik dan membran seni bina yang tidak dapat menampung beban panel tegar.
• Keserasian jejari lentur : Bergantung pada teknologi, panel fleksibel boleh mematuhi permukaan melengkung dengan jejari daripada 30 mm (OPV dan filem nipis) hingga 300 mm (monohablur pada sandaran fleksibel). Ini membolehkan penyepaduan pada garis bumbung melengkung, struktur silinder, kerja badan kenderaan dan struktur kembung.
• Pemasangan pelekat atau lamina : Panel fleksibel boleh diikat terus ke permukaan substrat menggunakan pita pelekat gred marin atau laminasi, menghapuskan bingkai pelekap dan mengurangkan rintangan angin. Ini amat berharga pada kapal marin di mana seretan aerodinamik dan integrasi struktur menjadi kebimbangan.
• Profil dikurangkan : Ketebalan panel solar yang fleksibel adalah dari 2 hingga 5 mm berbanding 35 hingga 40 mm untuk panel tegar berbingkai. Profil minimum ini membolehkan penyepaduan ke dalam permukaan yang mana-mana tonjolan tidak boleh diterima atau tidak praktikal.

Kategori Aplikasi untuk Panel Suria Fleksibel

Panel solar fleksibel menyediakan aplikasi yang termasuk dalam empat kategori yang luas, setiap satu mengeksploitasi kelebihan fizikal yang berbeza daripada format fleksibel:

• Aplikasi marin dan nautika : Panel fleksibel yang ringan dan kalis air diikat pada geladak bot, pengelak, penutup bimini dan bahagian badan kapal. Salutan permukaan tidak tergelincir yang terdapat pada panel fleksibel gred marin mengekalkan keselamatan dek sambil menjana kuasa. Pemasangan panel fleksibel 200W biasa pada kapal layar belayar 10 meter menambah kurang daripada 2 kg dan tidak memerlukan penggerudian ke dalam struktur dek.
• Aplikasi kenderaan dan rekreasi (RV). : Panel fleksibel yang diikat pada bumbung van, bahagian atas motorhome dan permukaan karavan di mana pembingkaian panel tegar akan menambah seretan aerodinamik atau isu pelepasan kotak bumbung yang tidak boleh diterima. Panel fleksibel monokristalin dalam Julat 100 hingga 400W adalah yang paling biasa ditentukan untuk sistem kuasa penukaran van.
• Fotovoltaik bersepadu bangunan (BIPV) : CIGS fleksibel dan panel monohabluran berlamina ke dalam membran bumbung, fasad, awning dan lampu langit. Panel menjadi sebahagian daripada sampul bangunan dan bukannya tambahan kepadanya, menyumbang kepada penjanaan tenaga sambil berfungsi dengan fungsi struktur atau kalis cuaca secara serentak.
• Penyepaduan kutub solar dan struktur silinder : Panel fleksibel yang dililit pada tiang solar silinder, struktur tiang, bollard dan perabot bandar untuk menyediakan koleksi solar pada permukaan yang tidak dapat ditangani oleh panel tegar. Aplikasi ini adalah tempat teknologi panel solar fleksibel bersilang terus dengan kategori tiang solar silinder yang diterangkan dalam panduan ini.
• Kuasa solar mudah alih dan boleh dibungkus : Panel fleksibel boleh gulung atau boleh lipat untuk pengecasan medan, perkhemahan, kit kuasa kecemasan dan aplikasi ketenteraan di mana dimensi pembungkusan padat dan berat rendah adalah keperluan utama.

Membandingkan Tiga Teknologi: Ringkasan Praktikal

Teknologi Bateri dalam Sistem Kutub Suria

Sistem bateri ialah komponen yang paling langsung menentukan kebolehpercayaan praktikal mana-mana pemasangan lampu tiang solar. Spesifikasi panel dan kecekapan luminair LED boleh dioptimumkan di atas kertas, tetapi jika sistem bateri merosot dengan cepat dalam iklim tempatan atau kekurangan kapasiti yang mencukupi untuk variasi bermusim dalam ketersediaan suria, pemasangan akan berprestasi rendah tanpa mengira spesifikasi lain.

Litium Besi Fosfat lwn Kimia Litium Lain

Litium besi fosfat (LFP atau LiFePO4) telah menjadi kimia bateri yang dominan dalam aplikasi tiang suria luar atas beberapa sebab yang secara langsung menangani permintaan kes penggunaan ini:

• Kestabilan terma : Bateri LFP tidak mengalami larian haba pada suhu yang dicapai di dalam tiang suria dan penutup bateri luar dalam cahaya matahari langsung, yang boleh melebihi 60 hingga 70 darjah Celsius pada musim panas. Kimia litium NMC dan litium kobalt oksida adalah jauh lebih sensitif suhu dan membawa risiko kegagalan yang lebih tinggi dalam keadaan ini.
• Kitaran hidup : Bateri LFP biasanya dihantar 2,000 hingga 4,000 kitaran cas-nyahcas penuh pada 80% kedalaman nyahcas, berbanding 500 hingga 1,500 kitaran untuk bateri asid plumbum dan 500 hingga 2,000 kitaran untuk litium NMC pada kedalaman nyahcas yang setanding. Dalam tiang solar yang berkitar setiap hari, ini diterjemahkan kepada hayat perkhidmatan 8 hingga 12 tahun untuk LFP berbanding 2 hingga 4 tahun untuk asid plumbum.
• Prestasi suhu rendah : Bateri LFP mengekalkan kapasiti yang lebih baik dalam keadaan sejuk berbanding beberapa bahan kimia litium alternatif, dan kebanyakan sistem pengurusan bateri LFP termasuk perlindungan cas suhu rendah yang menghalang kerosakan akibat pengecasan dalam keadaan di bawah beku.

Mengira Kapasiti Bateri yang Diperlukan

Untuk sistem kutub solar atau silinder solar yang dipisahkan, kapasiti bateri minimum dalam watt-jam dikira seperti berikut:

1. Tentukan penggunaan tenaga harian: watt luminair didarab dengan waktu operasi setiap malam. Contoh: Luminair 40W beroperasi 10 jam bersamaan dengan 400 Wj setiap malam.
2. Darab dengan hari autonomi yang diperlukan (biasanya 3 hingga 5 hari): 400 Wj didarab dengan 4 hari bersamaan dengan bank bateri minimum 1,600 Wj.
3. Bahagikan dengan kedalaman nyahcas yang boleh digunakan untuk kimia bateri yang dipilih (0.8 untuk LFP pada 80% kedalaman nyahcas): 1,600 Wj dibahagikan dengan 0.8 sama Kapasiti bateri terpasang 2,000 Wj sebagai reka bentuk minimum untuk contoh ini.

Pertimbangan Pemasangan dan Pentauliahan

Ketiga-tiga teknologi memerlukan amalan pemasangan khusus untuk mencapai prestasi dinilai dan hayat perkhidmatannya. Faktor biasa yang sering diabaikan dalam pemasangan lapangan termasuk:

Penilaian Tapak Sebelum Menentukan Mana-mana Sistem Kutub Suria

• Penilaian sumber suria : Sahkan waktu matahari puncak setiap hari di lokasi projek menggunakan pangkalan data sumber seperti PVGIS (Photovoltaic Geographical Information System) untuk koordinat pemasangan tertentu. Jangan gunakan purata serantau, kerana topografi mikro, kekeruhan pantai dan teduhan ngarai bandar boleh mengurangkan sumber suria sebenar dengan ketara di bawah angka serantau.
• Analisis teduhan : Kenal pasti sebarang pokok, bangunan atau struktur yang akan memberikan bayang-bayang pada permukaan pengumpulan suria pada bila-bila masa sepanjang hari sepanjang tahun. Malah teduhan separa pada bahagian kecil panel boleh mengurangkan output sistem dengan ketara disebabkan oleh sambungan siri sel. Penilaian ini amat kritikal untuk sistem kutub solar yang dipisahkan di mana panel berada pada struktur tetap.
• Keadaan tanah dan asas : Asas tiang untuk tiang solar yang diasingkan dan silinder memerlukan pengesahan geoteknikal bahawa kapasiti galas tanah dan kedalaman benam akan menyokong gabungan angin dan beban mati tiang dan pemasangan panel. Dalam keadaan tanah yang buruk, plat asas yang dilanjutkan, skru tanah, atau asas konkrit mungkin diperlukan.

Amalan Terbaik Pemasangan Panel Suria Fleksibel

• Bersihkan permukaan pelekap dengan teliti sebelum menggunakan panel fleksibel bersandarkan pelekat. Pencemaran, lembapan atau salutan longgar di bawah panel akan menyebabkan kegagalan pelekat dan penembusan panel dari semasa ke semasa.
• Jangan bengkokkan panel monohablur fleksibel melebihi spesifikasi jejari lentur minimum pengeluar. Melebihi had ini menyebabkan keretakan mikro dalam sel silikon yang mengurangkan pengeluaran serta-merta dan semakin teruk dengan kitaran haba.
• Benarkan pengudaraan yang mencukupi antara permukaan belakang panel dan substrat pelekap. Jurang daripada 10 hingga 20 mm mengurangkan suhu operasi panel dan meningkatkan kecekapan output, kerana panel fleksibel pada permukaan logam panas boleh mencapai suhu operasi 70 hingga 80 darjah Celsius tanpa pengudaraan, mengurangkan output sebanyak 15 hingga 25% berbanding dengan prestasi keadaan sejuk.
• Lindungi titik masuk pendawaian dengan kelenjar kabel gred marin dan sapukan silikon stabil UV di sekeliling semua penembusan untuk mengelakkan kemasukan lembapan, yang merupakan punca utama degradasi panel fleksibel pramatang dalam aplikasi luaran yang terdedah.

Memilih Antara Tiang Suria Terpisah, Tiang Suria Silinder dan Panel Suria Fleksibel

Pilihan antara ketiga-tiga teknologi ini tidak selalunya eksklusif. Mereka boleh digabungkan dalam satu projek untuk menangani keperluan lokasi yang berbeza, dan memahami kriteria keputusan untuk setiap membuat spesifikasi menjadi mudah:

1. Adakah keluaran lumen yang tinggi untuk pencahayaan jalan atau kawasan besar adalah keperluan utama? Pilih sistem kutub solar yang berasingan. Orientasi panel bebas dan tatasusunan panel yang lebih besar bagi sistem yang dipisahkan memberikan pengumpulan tenaga yang diperlukan untuk mengekalkan 10,000 lumen atau lebih sepanjang malam penuh di pelbagai lokasi geografi.
2. Adakah pemasangan dalam persekitaran bandar, komersil atau sensitif reka bentuk di mana kualiti visual penting? Pilih tiang solar silinder. Bentuk seni bina bersepadu memberikan pencahayaan skala pejalan kaki tanpa pencerobohan visual lampu jalan solar panel bersudut konvensional.
3. Adakah aplikasi permukaan melengkung, fleksibel atau dikekang berat yang tidak boleh menerima panel tegar? Pilih panel solar yang fleksibel. Geladak marin, bumbung kenderaan, tiang silinder, elemen seni bina melengkung dan aplikasi mudah alih semuanya memerlukan keupayaan pelekap selaras yang hanya disediakan oleh panel fleksibel.
4. Adakah projek ini merupakan persekitaran bercampur dengan kedua-dua jalan raya dan kawasan pejalan kaki? Letakkan tiang suria yang diasingkan di bahagian jalan raya untuk tiang suria keluaran tinggi dan silinder pada zon pejalan kaki untuk keselarasan estetik, menggunakan spesifikasi sistem bersatu untuk bateri dan standard pengecasan untuk memudahkan penyelenggaraan.

Ketiga-tiga teknologi mewakili penyelesaian suria matang dan terbukti medan yang memberikan kuasa dan pencahayaan luar grid atau bebas grid yang boleh dipercayai apabila dinyatakan dengan betul untuk lokasi, beban dan iklim. Kunci kepada hasil yang berjaya ialah memadankan kekuatan tulen setiap teknologi dengan permintaan khusus pemasangan dan bukannya menggunakan penyelesaian tunggal merentas semua senario dalam projek.
